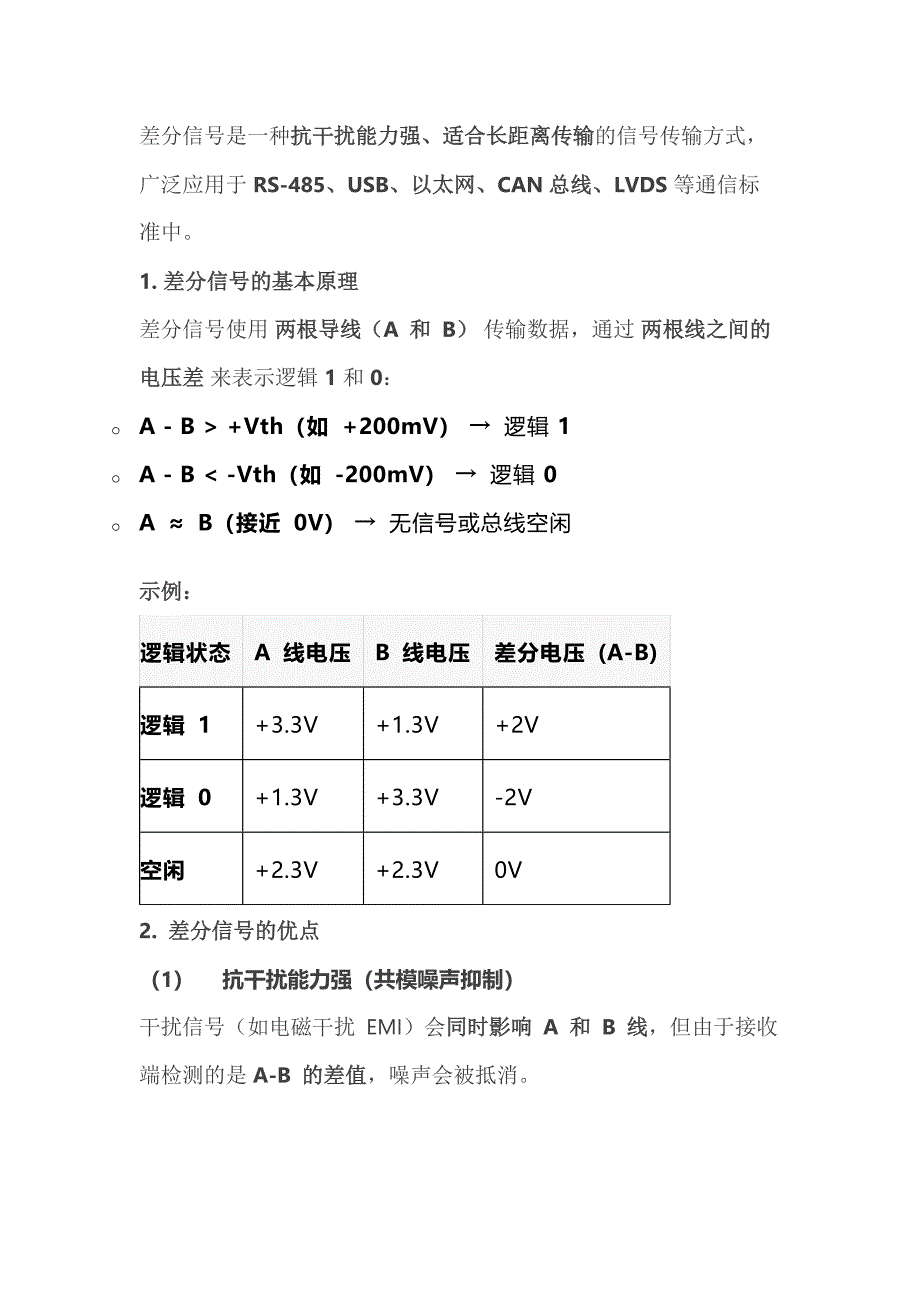

差分信號是一種抗干擾能力強、適合長距離傳輸?shù)男盘?hào)傳輸方式，廣泛應用于?RS-485、USB、以太網、CAN總線、LVDS?等通信標準中1.?差分信號的基本原理差分信號使用?兩根導線（A 和 B）?傳輸數據，通過?兩根線之間的電壓差?來表示邏輯?1?和?0：o A - B > +Vth（如 +200mV）?→ 邏輯?1o A - B < -Vth（如 -200mV）?→ 邏輯?0o A ≈ B（接近 0V）?→ 無信號或總線空閑示例：邏輯狀態A 線電壓B 線電壓差分電壓 (A-B)邏輯 1+3.3V+1.3V+2V邏輯 0+1.3V+3.3V-2V空閑+2.3V+2.3V0V2. 差分信號的優點（1） 抗干擾能力強（共模噪聲抑制）干擾信號（如電磁干擾 EMI）會同時影響 A 和 B 線，但由于接收端檢測的是?A-B 的差值，噪聲會被抵消單端信號（如 RS-232）容易受干擾，而差分信號可穩定傳輸?千米級距離（如 RS-485 可達 1200 米）2）低電壓擺幅，適合高速通信差分信號只需?較小的電壓變化（如 ±200mV）?即可傳輸數據，比單端信號（如 RS-232 的 ±12V）更省電，且適合?高速傳輸（如 USB 3.0、PCIe）。

3）減少電磁輻射（EMI）由于 A 和 B 線的電流方向相反，磁場相互抵消，降低對外輻射，符合?EMC（電磁兼容性）?要求3. 差分信號 vs. 單端信號特性差分信號（如 RS-485）單端信號（如 RS-232）信號線數量2 根（A 和 B）1 根（TX）+ 地線抗干擾能力強（共模噪聲抑制）弱（易受干擾）傳輸距離長（千米級）短（通常 < 15 米）電壓擺幅?。ㄈ?±2V）大（如 ±12V）典型應用RS-485、USB、CAN、以太網RS-232、早期 UART 通信4. 差分信號的典型應用（1）RS-485 / RS-422· 工業自動化（Modbus RTU）、PLC 通信· 采用?平衡差分傳輸，抗干擾能力強（2）USB（Universal Serial Bus）· USB 2.0/3.0 使用差分對（D+ 和 D-）傳輸數據· 支持?高速（480 Mbps）和超高速（5 Gbps）?通信（3）CAN 總線（Controller Area Network）· 汽車電子、工業控制· 采用?差分信號（CAN_H 和 CAN_L），抗電磁干擾（4）LVDS（Low-Voltage Differential Signaling）· 高清視頻傳輸（如 LCD 顯示屏接口）· 低功耗、高速率（Gbps 級）5. 差分信號的接線方式（1）終端電阻（Termination Resistor）§ 在長距離傳輸時，需在總線兩端接?120Ω 電阻，防止信號反射。

2）雙絞線（Twisted Pair）§ A 和 B 線應使用?雙絞線，進一步增強抗干擾能力6. 常見問題Q1：差分信號必須用雙絞線嗎？是的，雙絞線能有效抑制共模噪聲，提高信號質量Q2：差分信號可以單端使用嗎？不可以，差分信號必須成對使用，否則無法實現噪聲抑制Q3：差分信號和數字信號有什么區別？差分信號?是一種傳輸方式（用兩根線表示數據）數字信號?是離散的 0/1 信號（可以用單端或差分方式傳輸）差分信號?通過?兩根線的電壓差?傳輸數據，具有?抗干擾強、距離遠、速度快?等優勢廣泛應用于?RS-485、USB、CAN、以太網?等通信標準使用時需注意?終端電阻、雙絞線?等優化措施。
