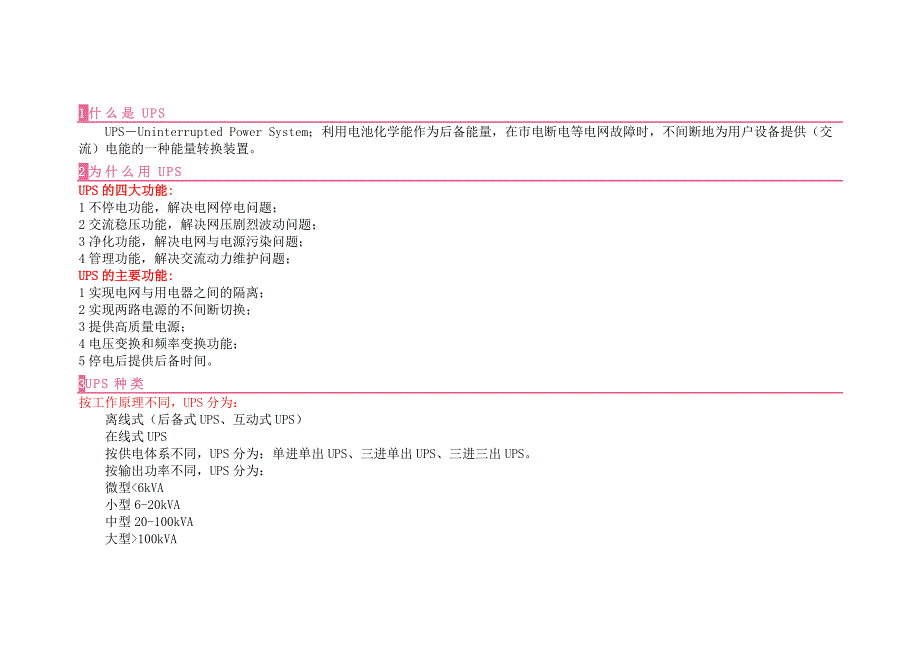

1什么是UPS　　UPS－Uninterrupted Power System；利用電池化學能作為后備能量，在市電斷電等電網故障時，不間斷地為用戶設備提供（交流）電能的一種能量轉換裝置2為什么用UPSUPS的四大功能:1不停電功能，解決電網停電問題；2交流穩壓功能，解決網壓劇烈波動問題；3凈化功能，解決電網與電源污染問題；4管理功能，解決交流動力維護問題；UPS的主要功能:1實現電網與用電器之間的隔離；2實現兩路電源的不間斷切換；3提供高質量電源；4電壓變換和頻率變換功能；5停電后提供后備時間3UPS種類按工作原理不同，UPS分為：　　離線式（后備式UPS、互動式UPS）　　在線式UPS　　按供電體系不同，UPS分為：?jiǎn)芜M(jìn)單出UPS、三進單出UPS、三進三出UPS　　按輸出功率不同，UPS分為：　　微型<6kVA　　小型6-20kVA　　中型20-100kVA　　大型>100kVA　　按電池位置不同，UPS分為：　　電池內置式UPS（標準機型）　　電池外置式UPS（長延時機型）　　按多機運行方式不同，UPS分為：　　串聯熱備份UPS（用于中小功率機器）　　交替串聯熱備份UPS（中小UPS)　　直接并聯UPS(用于中大功率）　　按變壓器特點不同，UPS分為：高頻UPS（高頻機）、工頻UPS（工頻機）　　按輸出波形不同，UPS分為：方波輸出UPS、階梯波（準正弦波）UPS、正弦波輸出UPS。

4UPS系統結構及原理　　監控平臺也是UPS的最重要組成部分之一　　UPS的基本原理后備式UPS運行原理　　有市電時，市電通過開關后直接供給負載，逆變器不工作；另外，市電通過充電器給電池充電　　停電后，啟動逆變器，把電池儲存的能量通過逆變器和開關供給負載　　功率等級0.25-2KVA左右互動式UPS運行原理　　在線互動UPS與后備式比，主要區別在于：逆變器與充電器合二為一；輸出通過變壓器的抽頭跳變，實現分段穩壓　　功率等級0.7-20kVA左右在線式UPS運行原理　　不管電網電壓是否正常，負載所用的交流電壓都要經過逆變電路，即逆變電路始終處于工作狀態　　功率等級0.7-1500kVA左右Delta變換UPS運行原理　　Delta變換器和補償變壓器實現穩壓功能，主變換器是雙向變換器不能穩定頻率　　功率等級10-480kVA左右　　四種UPS的比較5UPS供電系統　　一個完備的UPS供電系統，是由前端配電（市電，發電機，配電柜），UPS主機、電池、后端配電組成，附加后臺監控或網絡監控軟/硬件等單元6UPS監控系統組成　　UPS網絡監控系統＝智能UPS＋網絡＋監控軟件　　網絡監控軟件含以下三部分：　　SNMP卡　　監控臺軟件　　安全關機程序　　UPS監控組網7UPS品質選擇　　UPS－負載：輸出/整機指標　　輸出電壓標準及精度（220/380VAC±1％）　　輸出頻率標準及精度（50HZ±0.01％）　　輸出功率因數（0.7－1)　　輸出過載/抗短路能力(125％額定電流，10min150％額定電流，60s)　　三相不平衡能力(100%不平衡負載,電壓不均衡＜±5%）　　動態響應(100％負載，瞬態電壓波動<5%,恢復時間：≤20ms)　　效率(90－94%)　　噪音(50－75db）　　環境指標(溫度0～40℃），濕度，海拔<1000米）。

　　UPS整機指標－效率計算　　UPS各部件效率：　　SCR整流器99％；IGBT整流器98％、IGBT逆變器效率96％、變壓器效率98％,濾波器99％　　傳統UPS的效率：　　SCR整流（99％）×IGBT逆變（96％）×輸出TX（98％）=93％　　12脈沖傳統UPS的效率:　　輸入移相TX（98％）×雙SCR整流（98％）×IGBT逆變（96％）×輸出TX（98％）=90％　　新型UPS效率計算：　　IGBT整流（98％）×IGBT逆變（96％）=94％　　UPS－電池：電池管理　　充電保護（過壓及過流充電保護，溫度補償）　　放電保護（關機截止電壓設定及調整，自動脫扣）　　電池智能化管理（檢測和報警）　　后備時間計算和顯示：額定負載后備時間T　　75％額定負載1.6T;50％額定負載2.5T;33％額定負載4T　　充電能力及充電時間：10％～25％額達容量充電能力　　充電時間計算：T＝AH/I充電×（充電效率80％）8UPS配置與選擇UPS分類和選擇工作方式：后備式、互動式、在線式；容量：小功率（1～10kVA）；中功率（20～60kVA）；大功率（80～1000kVA）適用環境：商業級、工業級、電廠專用、車載或船用輸出變壓器：高頻機，工頻機配電部分：線纜及開關　　容量及機型選擇　　用戶負載量,冗余度負載性質：IT類、電感性負載、使用環境－諧波、變壓器機房配電設計：進線方式　　機型成本及競爭優勢。

用戶負載量；UPS輸出冗余度（70～80％）　　負載峰值因素（3：1）不能超過逆變器過載能力　　負載視在功率（KVA）不能超過UPS額定功率*功率因素折算系數　　三相負載不平衡度<30%　　工業級UPS惡劣的電氣和物理環境：供電線路電壓/頻率波動、浪涌沖擊、峰值下陷、高頻干擾，環境溫濕度不穩、粉塵、腐蝕等結構：輸入輸出雙隔離、鋼板機箱、高IP防護等級適用領域：鋼鐵、化工、電力、汽車、造紙、煤炭、石油、隧道負載類型：重載機械、生產線設備、DCS系統等　　UPS工作損耗、通風量、空調配置　　滿載損耗（KW）＝kVACos×（6～7.5％）空調制冷量UPS容量40KVA80KVA100KVA160KVA200KVA300KVA400KVA600KVA800KVA通風量立方米/h220024002590350037003900440075009300輸出功率折算－海拔高度，海拔每升高100米降容1％（典型UPS工作海拔高度：1000米）海拔高度1000米1500米2000米2300米3000米UPS輸出功率折算100%85%79%75%69%電池計算和配置 ?精確計算：恒功率計算法 ?1、截止電壓確定：1.67V/cell<放電30分鐘;1.75V/cell放電30~60分鐘； ?1.83V/cell>放電60分鐘 ?2、計算每個Cell電池恒功率數據： ?3、根據廠家恒功率放電數據表選擇滿足計算結果的電池規格。

?配電部分：線纜及開關 ?輸入開關容量及線纜規格： ?三相電工速算法:輸入電流(A)＝1.8XKVA,開關系數X1.2 ?單相電工速算法:輸入電流(A)＝5XKVA,開關系數X1.2 ?輸出開關容量及線纜規格： ?三相電工速算法:輸出電流(A)＝1.5XKVA,開關系數X1.2 ?單相電工速算法:輸出電流(A)＝4XKVA,開關系數X1.2 ?電池開關容量及線纜規格：放電電流（A）＝kVA′Cos/U電池電壓開關系數(X1.2) ?電纜長度與壓降：如70mm線阻0.26?/km ?零線及地線規格：零線＝1～1.5倍相線，地線＝相線 ?配電部分：電纜及開關規格 ?電纜額定電流簡單算法電纜規格1/1.5/2.54/610/1625/35/5070/95/120150/185240300額定電流X8AX6AX4AX3AX2.5AX2AX1.5AX1.2A空開規格：R10、R16、R20、R25、R32、R40、R50、R63、R80、R100、R125、R160、R200、R250、R320、R400、R630、R800、R1250　　隔離變壓器高頻機加裝380V/380V輸出隔離變壓器：容量KVA＝UPSKVA　　選用△/Y0型隔離變壓器，輸出中性點接地，Y/Y型變壓器旁路反灌會造成DC電壓過高危險。

UPS加裝380V/220V輸出隔離變壓器：輸出容量損失20～30％對逆變器有干擾反饋，選用效率高，干擾小變壓器旁路隔離變壓器：實現零線電氣隔離9UPS維護的一般要求1UPS主機現場應放置操作指南，指導現場操作2UPS的各項參數設置信息應全面記錄、妥善歸檔保存并及時更新3檢查各種自動、告警和保護功能是否正常4定期進行UPS各項功能測試5定期檢查主機、電池及配電部分引線及端子的接觸情況，檢查饋電母線、電纜及軟連接頭等各連接部位的連接是否可靠，并測量壓降和溫升6經常檢查設備的工作和故障指示是否正常7定期查看UPS內部的元器件的外觀，發現異常及時處理8定期檢查UPS各主要模塊和風扇電機的運行溫度有無異常9保持機器清潔，定期清潔散熱風口、風扇及濾網10定期進行UPS電池組帶載測試11各地應根據當?shù)厥须婎l率的變化情況，選擇合適的跟蹤速率當輸入頻率波動頻繁且速率較高，超出UPS跟蹤范圍時，嚴禁進行逆變/旁路切換操作在油機供電時，尤其應注意避免該情況的發生12UPS應使用開放式電池架，以利于蓄電池的運行及維護10UPS維護項目及周期表1、UPS日檢項目：　　主要內容有：檢查控制面板，確認所有指示正常，所有指示參數正常，面板上沒有報警；檢查有無明顯的高溫、有無異常噪聲；確信通風柵無阻塞；調出測量的參數，觀察有無與正常值不符等。

2、UPS周檢項目：　　周檢的主要內容有：測量并記錄電池充電電壓、電池充電電流、UPS三相輸出電壓、UPS輸出線電流如果測量值與以前明顯不同，應記錄下新增負荷的大小、種類和位置等UPS月、季、年維護項目：　　UPS電源的電池管理　　電池是UPS的重要組成部分，在UPS的諸多故障中，有很大比例是由于電池問題引起的，電池性能的好壞直接影響到系統的可靠性為了保證電池的服務壽命，除了維持正常溫度和日常的維護外，電池的自動管理是至關重要的因素　　UPS電源對電池自動管理包括自動均浮充轉換控制、電池預告警關機、定期自動維護、手動電池自檢等多項可提高電池使用壽命的先進功能，同時還具備電池故障檢測、電池放電后備時間預測及電池特征曲線管理自動均、浮充轉換　　電池充電過程能自動根據電池電流實現均充、浮充自動轉換，設定的均充轉浮充判據為：I≤0.01C2、電池浮充電壓溫度補償：（以2V電池為例）　　電池在浮充狀態下，浮充電壓可以根據溫度進行補償，溫度補償以20℃為中心點，在10℃-40℃內全補償，計算公式：　　溫度T>40，T=40；若T<10，T=10　　電池平均單體電壓應調節為：V=V0+(20-T)×0.003其中，V0為電池廠家給定的在20℃下的單體浮充電壓，可以根據不同電池在初次上電時進行設置，默認為2.23V。

對均充電壓不補償，默認的單體均充電壓為2.35V3、均充限時：　　如果連續12小時處于均充狀態，控制系統將強制轉浮充狀態，此設置的條件是均充時間達到設定值時，自動轉為轉浮充狀態4、放電管理：　　設置電池放電的截止電壓為每單體電池1.8V，實際截止電壓會隨電池老化程度不同而在此值附近向下浮動，截止電壓為每單體電池1.8V的選取，已經考慮到了大功率放電情況下電池容量的衰減UPS電池自動測試　　UPS蓄電池的容量測試可人工測試或利用UPS的電池自動測試功能實現。
