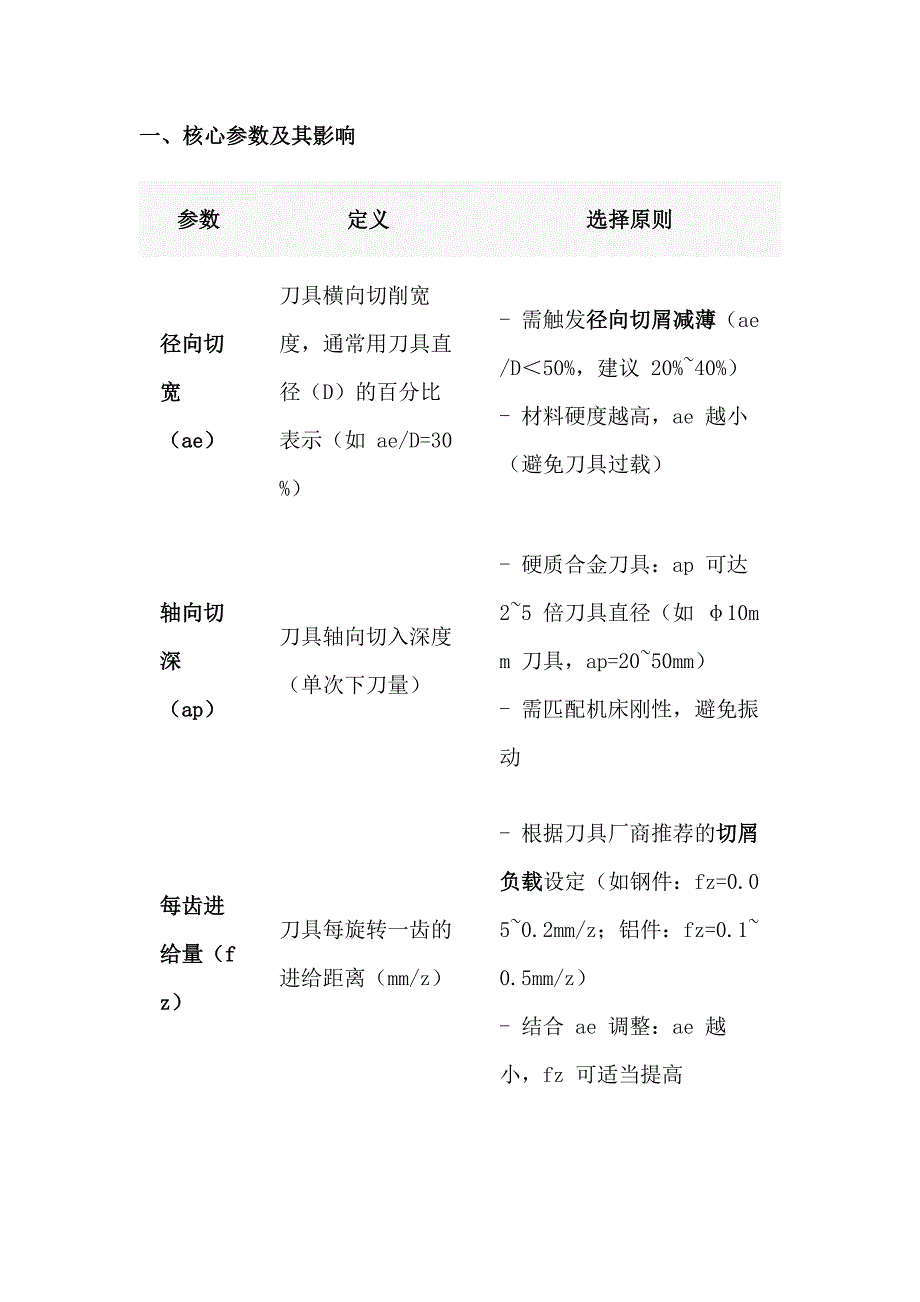

一、核心參數(shù)及其影響參數(shù)定義選擇原則徑向切寬（ae）刀具橫向切削寬度，通常用刀具直徑（D）的百分比表示（如 ae/D=30%）- 需觸發(fā)徑向切屑減薄（ae/D＜50%，建議 20%~40%）- 材料硬度越高，ae 越?。ū苊獾毒哌^(guò)載）軸向切深（ap）刀具軸向切入深度（單次下刀量）- 硬質(zhì)合金刀具：ap 可達(dá) 2~5 倍刀具直徑（如 φ10mm 刀具，ap=20~50mm）- 需匹配機(jī)床剛性，避免振動(dòng)每齒進(jìn)給量（fz）刀具每旋轉(zhuǎn)一齒的進(jìn)給距離（mm/z）- 根據(jù)刀具廠商推薦的切屑負(fù)載設(shè)定（如鋼件：fz=0.05~0.2mm/z；鋁件：fz=0.1~0.5mm/z）- 結(jié)合 ae 調(diào)整：ae 越小，fz 可適當(dāng)提高主軸轉(zhuǎn)速（S）刀具每分鐘轉(zhuǎn)數(shù)（rpm）- 公式：S=（Vc×1000）/（π×D），Vc 為切削速度（需參考材料 - 刀具組合的推薦值，如鋼件 Vc=80~150m/min）進(jìn)給速度（F）刀具每分鐘進(jìn)給距離（mm/min）- 公式：F=fz×Z×S（Z 為刀具齒數(shù)）- 需確保機(jī)床進(jìn)給系統(tǒng)能穩(wěn)定跟隨（尤其是高頻加減速場(chǎng)景）二、參數(shù)選擇流程與技巧1. 確定刀具與材料匹配關(guān)系刀具類型· ：優(yōu)先使用整體硬質(zhì)合金立銑刀（耐磨性好，適合高軸向切深），涂層選擇需匹配材料（如加工鋼件用 TiAlN 涂層，鋁件用金剛石涂層）。

· 材料硬度：o 低硬度材料（如鋁、銅）：可采用較大 ae（30%~40% D）和 fz（0.2~0.5mm/z），提升效率o 高硬度材料（如 HRC50 + 模具鋼）：ae 控制在 20%~30% D，fz 降低至 0.05~0.1mm/z，通過(guò)高轉(zhuǎn)速（Vc=100~180m/min）減少切削力2. 基于徑向切屑減薄計(jì)算 ae· 目標(biāo)：使實(shí)際切屑厚度（h）等于或略小于每齒進(jìn)給量（fz），公式：為刀具切入角，由決定· 示例：若刀具直徑 D=10mm，ae=3mm（ae/D=30%），則切入角 θ≈17.5°，實(shí)際切屑厚度 h≈fz×0.3為使 h=0.1mm，需設(shè)置 fz=0.33mm/z3. 軸向切深（ap）與機(jī)床剛性聯(lián)動(dòng)· 剛性充足的機(jī)床：可采用全槽銑削（ap = 刀具全長(zhǎng)），一次下刀完成深度加工（如 φ12mm 刀具加工 60mm 深型腔）· 剛性較弱的機(jī)床：分多層切削（如 ap=20mm / 層），避免軸向力過(guò)大導(dǎo)致振動(dòng)或刀具偏斜4. 進(jìn)給速度與加減速能力匹配· 機(jī)床限制：動(dòng)態(tài)銑削路徑包含大量短直線或圓弧，需確保機(jī)床進(jìn)給軸的 ** 加速度（如 5~10m/s2）和最大進(jìn)給速度（如 20~40m/min）** 能跟上程序指令。

· 驗(yàn)證方法：通過(guò) CAM 軟件模擬刀具路徑，觀察機(jī)床在拐角或方向突變處是否出現(xiàn) “滯后”（可通過(guò)數(shù)控系統(tǒng)的實(shí)時(shí)負(fù)載監(jiān)控功能判斷）5. 利用刀具廠商數(shù)據(jù)庫(kù)· 主流刀具廠商（如 DATRON、Sandvik、Horn）會(huì)提供動(dòng)態(tài)銑削參數(shù)表，直接查詢材料 - 刀具組合的推薦值例如：o ae=25% D（2.5mm，D=10mm），ap=30mm，fz=0.08mm/z，Vc=120m/min（S=3820rpm），F(xiàn)=1222mm/mino DATRON 硬質(zhì)合金立銑刀加工 HRC45 模具鋼：三、常見(jiàn)問(wèn)題與調(diào)整策略問(wèn)題現(xiàn)象可能原因調(diào)整方法刀具磨損過(guò)快切屑負(fù)載過(guò)高、散熱不足- 減小 ae 或 fz- 提高切削液壓力（尤其針對(duì)深腔加工）- 檢查涂層是否匹配材料加工振動(dòng) / 異響機(jī)床剛性不足、ap 過(guò)大- 降低 ap，增加切削層數(shù)- 減小進(jìn)給速度 F- 檢查夾具剛性（如工件裝夾是否穩(wěn)固）效率未提升ae 過(guò)大（未觸發(fā)切屑減薄）- 將 ae/D 降至 30% 以下- 提高 fz 以保持總材料去除率（如 ae 減半，fz 提高至 1.5 倍）表面粗糙度差進(jìn)給速度不均勻、刀具跳動(dòng)大- 優(yōu)化 CAM 路徑中的拐角過(guò)渡（如添加圓弧連接）- 重新對(duì)刀，檢查刀具安裝精度四、CAM 軟件的關(guān)鍵功能動(dòng)態(tài)銑削參數(shù)需通過(guò) CAM 軟件實(shí)現(xiàn)精準(zhǔn)控制，重點(diǎn)功能包括：1. 自動(dòng)生成擺線銑或螺旋下刀路徑：避免垂直下刀導(dǎo)致的刀具沖擊。

2. 恒定切屑負(fù)載算法：如?Mastercam?的 “Dynamic Motion”、UG 的 “High Speed Milling” 模塊，自動(dòng)調(diào)整 ae 和 fz 以維持負(fù)載穩(wěn)定3. 機(jī)床后處理優(yōu)化：輸出適合高速加工的 G 代碼（如壓縮空行程、減少冗余指令）五、實(shí)踐建議1. 從保守參數(shù)起步：首次加工時(shí)，將 ae 和 fz 設(shè)為推薦值的 70%，逐步提高直至達(dá)到機(jī)床 / 刀具的極限狀態(tài)（通過(guò)觀察切削聲音、切屑形態(tài)判斷）2. 監(jiān)控切屑形態(tài)：理想切屑應(yīng)為薄片狀且連續(xù)（鋼件呈銀白色，鋁件呈光亮帶狀）；若切屑厚且碎，需降低 fz 或增大 ae3. 對(duì)比傳統(tǒng)銑削：通過(guò)試加工對(duì)比動(dòng)態(tài)銑削與傳統(tǒng)型腔銑的效率（如加工時(shí)間縮短比例）和刀具壽命（如每把刀加工零件數(shù)），驗(yàn)證參數(shù)合理性通過(guò)系統(tǒng)性調(diào)整參數(shù)并結(jié)合實(shí)際加工反饋，可最大限度發(fā)揮動(dòng)態(tài)銑削在效率、成本和質(zhì)量上的綜合優(yōu)勢(shì)。
