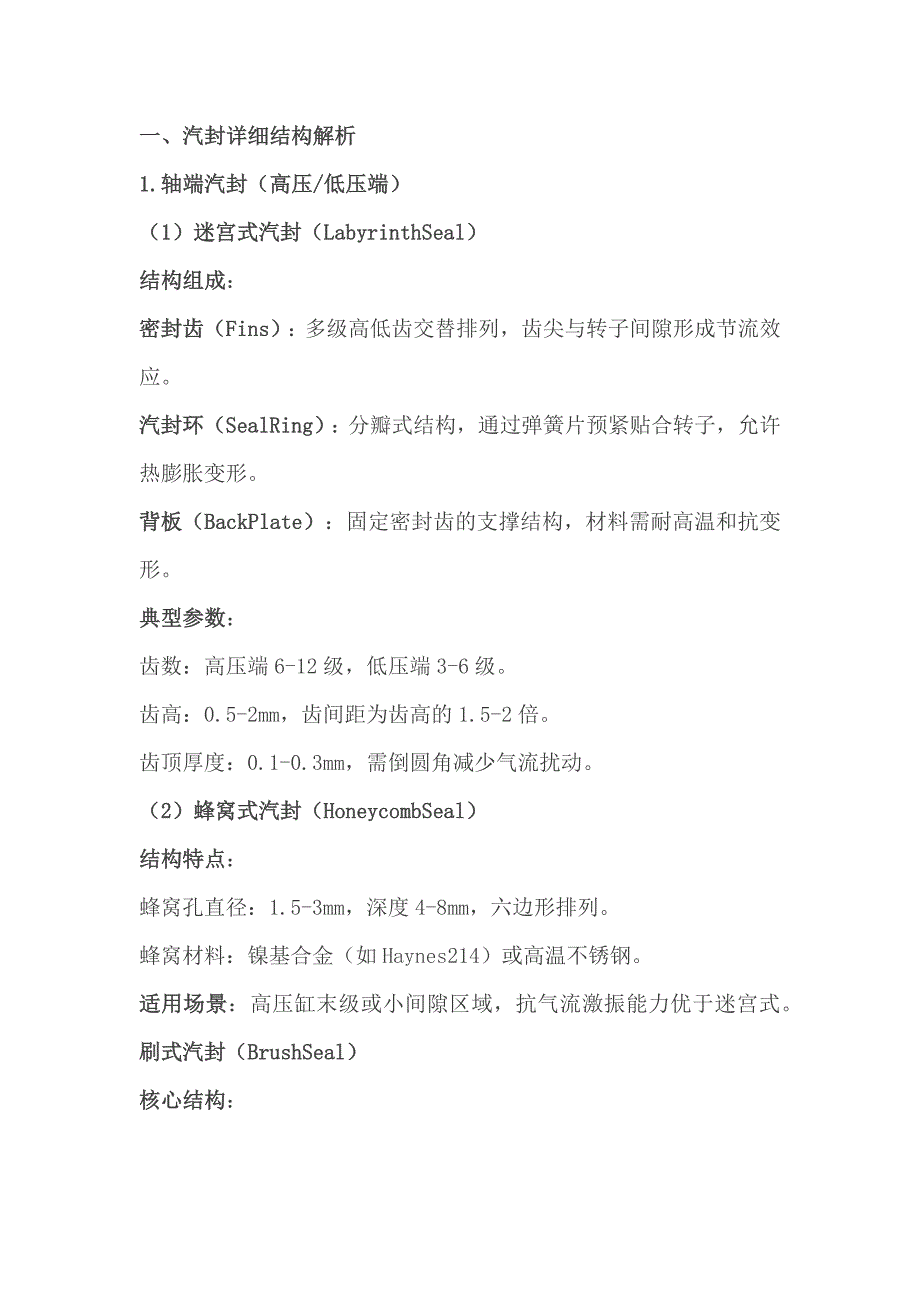

一、汽封詳細結構解析1.軸端汽封（高壓/低壓端）（1）迷宮式汽封（LabyrinthSeal）結構組成：密封齒（Fins）：多級高低齒交替排列，齒尖與轉子間隙形成節流效應汽封環（SealRing）：分瓣式結構，通過彈簧片預緊貼合轉子，允許熱膨脹變形背板（BackPlate）：固定密封齒的支撐結構，材料需耐高溫和抗變形典型參數：齒數：高壓端6-12級，低壓端3-6級齒高：0.5-2mm，齒間距為齒高的1.5-2倍齒頂厚度：0.1-0.3mm，需倒圓角減少氣流擾動2）蜂窩式汽封（HoneycombSeal）結構特點：蜂窩孔直徑：1.5-3mm，深度4-8mm，六邊形排列蜂窩材料：鎳基合金（如Haynes214）或高溫不銹鋼適用場景：高壓缸末級或小間隙區域，抗氣流激振能力優于迷宮式刷式汽封（BrushSeal）核心結構：刷絲：直徑0.05-0.1mm的鈷基或鎳基合金絲，排列密度50-100根/mm2背板與護環：約束刷絲，防止氣流吹散預緊力設計：刷絲與轉子接觸壓力10-30kPa，需考慮長期磨損后的密封衰減2.隔板汽封（DiaphragmSeal）結構細節：密封齒與轉子凸臺配合：齒形與轉子凹槽形成多級節流，齒頂間隙0.3-0.6mm。

隔板定位：通過銷釘或焊接固定，需保證同心度公差≤0.05mm3.葉頂汽封（BladeTipSeal）典型結構：圍帶式密封：動葉頂部圍帶與靜子蜂窩/可磨耗涂層的配合間隙0.2-0.4mm可磨耗涂層（AbradableCoating）：厚度：1-3mm，孔隙率20%-30%（如Al-Si/聚酯復合材料）噴涂工藝：等離子噴涂或HVOF（超音速火焰噴涂）二、汽封設計計算核心方法1.泄漏量計算（1）迷宮密封泄漏公式（Egli公式簡化版）：m˙=Cd·A·（2ΔP/ρ）1/2Cd：流量系數（迷宮式取0.6-0.8，蜂窩式取0.4-0.6）A：有效泄漏面積（與間隙和齒數相關）ΔP：密封前后壓差（Pa）ρ：蒸汽密度（kg/m3）齒數優化經驗：每增加一級密封齒，泄漏量減少約15%-20%，但超過10級后收益遞減2.間隙設計計算靜態冷態間隙：δcold=δhot+α·L·ΔTδhot：熱態設計間隙（通常0.2-0.5mm）α：材料線膨脹系數（如轉子鋼1.2×10??/℃）L：汽封軸向跨度ΔT：啟停溫差（℃）動態間隙仿真：通過有限元分析（FEA）模擬轉子熱膨脹和離心變形，確保運行中最小間隙≥0.1mm。

3.強度與振動校核密封齒應力計算：σ=F/A≤[σ]allowableF：氣流沖擊力（由CFD模擬獲?。〢：齒根截面積允許應力：鎳基合金（如Inconel718）在600℃下取250-300MPa轉子-汽封系統臨界轉速：避免密封結構剛度導致轉子臨界轉速落入工作轉速的±10%范圍內4.熱力學分析熱邊界條件：高壓端蒸汽溫度可達550-600℃，需計算汽封環的熱梯度，防止熱應力裂紋冷卻蒸汽流量計算：按帶走熱量≥密封區域散熱的1.2倍設計三、設計經驗與工程實踐1.材料選擇要點高溫區域：密封齒：Inconel718（耐溫700℃）或Haynes230（耐氧化）蜂窩基體：HastelloyX（抗硫腐蝕）涂層技術：可磨耗涂層：厚度公差±0.1mm，結合強度≥50MPa（ASTMC633標準）2.加工與裝配控制公差要求：密封齒徑向跳動≤0.03mm，齒頂?shù)箞A角R0.05-R0.1分瓣式汽封環接口間隙≤0.02mm，彈簧片預緊力10-15N/mm動平衡補償：裝配后需進行轉子動平衡，殘余不平衡量≤G2.5級（ISO1940）3.故障模式與對策典型問題：汽封磨損：轉子振動超標（建議振動速度≤2.8mm/s，ISO10816）。

蒸汽泄漏突增：檢查齒頂間隙（超差0.1mm泄漏量增加20%-30%）改進措施：采用“蜂窩+刷式”復合汽封，泄漏量較純迷宮式降低40%-50%高壓缸首級汽封注入低溫蒸汽（比主蒸汽低50-100℃），減少熱變形4.設計案例參考某600MW超臨界汽輪機高壓缸汽封優化：原設計：迷宮式8齒，泄漏率1.8%優化后：蜂窩-迷宮組合式6齒，泄漏率降至1.1%，年煤耗降低0.6g/kWh四、仿真與試驗驗證CFD流場分析：使用ANSYSFluent或NUMECA模擬泄漏流，優化齒形（如傾斜齒、階梯齒）轉子動力學仿真：SAMCEF或DyRoBeS軟件計算臨界轉速和瞬態響應臺架試驗：高溫高壓試驗臺測量泄漏量，對比理論值誤差需≤10%五、總結汽封設計需深度融合理論計算與工程經驗，關鍵點包括：精確間隙控制：通過熱力學和動力學仿真平衡泄漏與摩擦風險材料與工藝匹配：高溫合金+高精度加工保障長期可靠性迭代優化：結合試驗數據修正設計參數，逐步逼近最優解。
