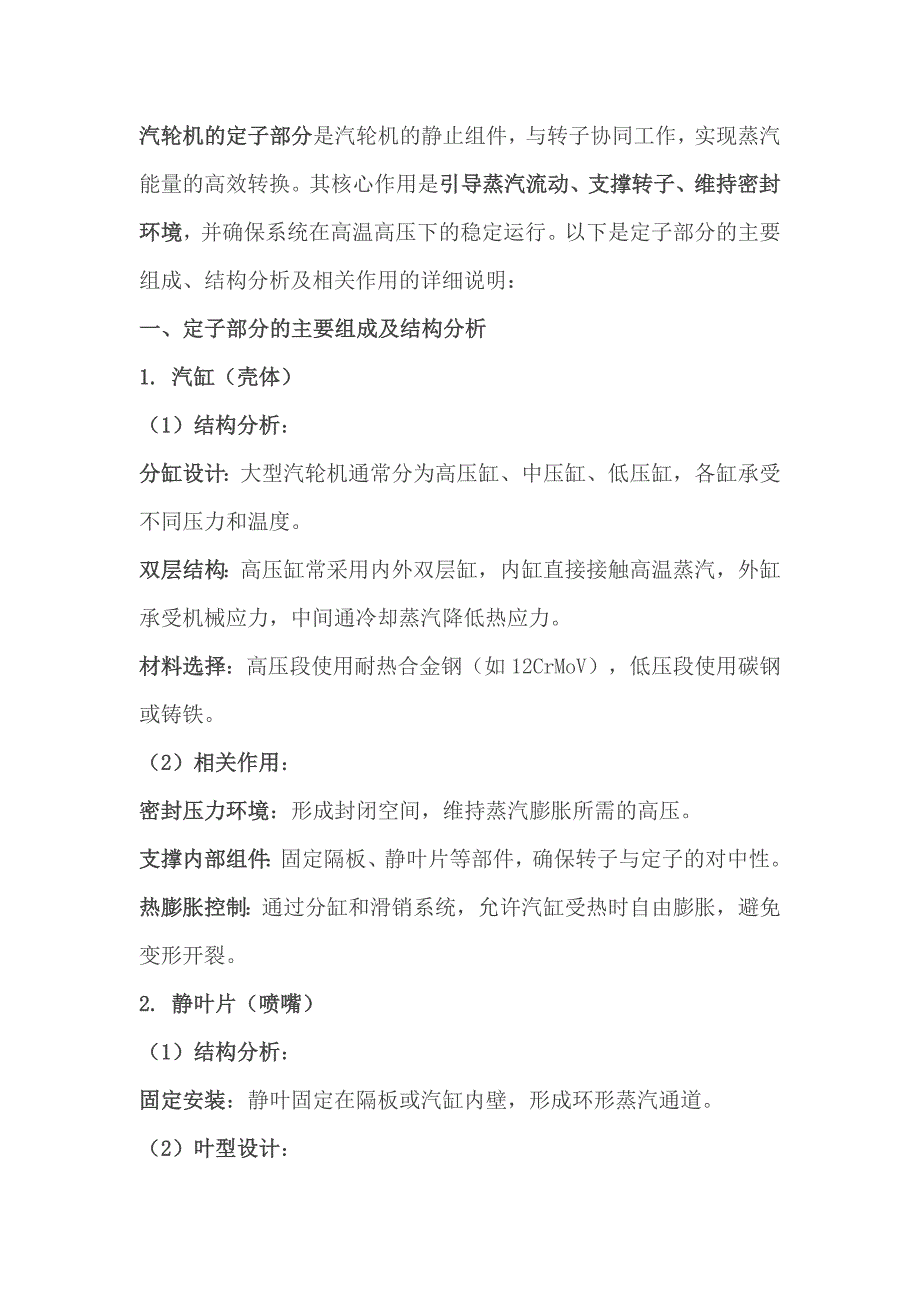

汽輪機的定子部分是汽輪機的靜止組件，與轉子協同工作，實現蒸汽能量的高效轉換其核心作用是引導蒸汽流動、支撐轉子、維持密封環境，并確保系統在高溫高壓下的穩定運行以下是定子部分的主要組成、結構分析及相關作用的詳細說明：一、定子部分的主要組成及結構分析1. 汽缸（殼體）（1）結構分析：分缸設計：大型汽輪機通常分為高壓缸、中壓缸、低壓缸，各缸承受不同壓力和溫度雙層結構：高壓缸常采用內外雙層缸，內缸直接接觸高溫蒸汽，外缸承受機械應力，中間通冷卻蒸汽降低熱應力材料選擇：高壓段使用耐熱合金鋼（如12CrMoV），低壓段使用碳鋼或鑄鐵2）相關作用：密封壓力環境：形成封閉空間，維持蒸汽膨脹所需的高壓支撐內部組件：固定隔板、靜葉片等部件，確保轉子與定子的對中性熱膨脹控制：通過分缸和滑銷系統，允許汽缸受熱時自由膨脹，避免變形開裂2. 靜葉片（噴嘴）（1）結構分析：固定安裝：靜葉固定在隔板或汽缸內壁，形成環形蒸汽通道2）葉型設計：沖動式：漸縮型噴嘴，僅加速蒸汽（壓力能→動能）反動式：縮放型噴嘴，蒸汽在靜葉和動葉中連續膨脹材料：耐高溫不銹鋼（如1Cr13）3）相關作用：能量轉換：將蒸汽的壓力能轉化為高速動能，定向沖擊動葉片。

控制流量：通過噴嘴面積調節蒸汽流量，匹配負荷需求3. 隔板（1）結構分析：分體式設計：上下半隔板通過法蘭連接，便于安裝懸掛式固定：通過掛鉤或支撐環固定在汽缸內，允許熱膨脹位移靜葉安裝：靜葉片嵌入隔板或焊接成環（反動式汽輪機）2）相關作用：分隔蒸汽級：將汽輪機分為多級，實現蒸汽逐級膨脹固定靜葉片：確保靜葉位置精度，維持蒸汽流動方向承受壓差：隔板兩側的蒸汽壓差通過支撐結構傳遞至汽缸4. 汽封（密封系統）（1）結構分析：迷宮式汽封：由多道環形齒與轉子形成微小間隙（0.3~0.7mm），利用節流效應減少泄漏蜂窩密封：采用蜂窩狀合金結構，增強密封效果，用于高溫區域軸端汽封：防止蒸汽外泄或空氣滲入（冷凝式汽輪機）2）相關作用：減少泄漏損失：阻止蒸汽沿轉子軸向泄漏，提升效率維持真空度（冷凝式汽輪機）：防止空氣進入排汽缸，確保冷凝器高效工作5. 軸承座與支撐結構（1）結構分析：分離式設計：軸承座獨立于汽缸，減少熱變形對轉子對中的影響滑銷系統：允許汽缸熱膨脹時自由移動（橫向滑銷、縱向鍵）2）相關作用：支撐轉子重量：通過軸承傳遞轉子載荷至基礎維持對中性：確保轉子與靜子間隙均勻，避免動靜摩擦6. 進汽室與排汽缸（1）進汽室：結構：連接鍋爐蒸汽管道，內部設置導流板均勻分配蒸汽。

作用：降低蒸汽紊流，確保第一級靜葉均勻受汽2）排汽缸：結構：低壓缸末端擴壓段，截面逐漸擴大作用：回收乏汽余速動能，降低排汽損失，引導蒸汽進入冷凝器二、定子部分的關鍵設計挑戰與解決方案1. 熱應力與膨脹控制問題：啟?；蜃冐?fù)荷時，汽缸內外壁溫差導致熱應力解決方案：雙層汽缸：內缸受熱膨脹時，外缸提供機械支撐，中間通冷卻蒸汽法蘭加熱螺栓：高壓缸法蘭螺栓通電加熱，補償高溫下的螺栓松弛2. 密封與泄漏控制問題：蒸汽泄漏降低效率，空氣滲入破壞真空解決方案：迷宮汽封優化：采用高低齒設計，增加泄漏路徑的阻力智能間隙控制：運行時監測間隙，通過熱態調整減少摩擦風險3. 振動與剛度平衡問題：高速旋轉下，汽缸振動影響穩定性解決方案：加強筋設計：汽缸外壁設置環形或軸向加強筋，提高剛度模態分析：通過有限元模擬優化結構，避開共振頻率三、不同應用場景的定子結構特點場景結構特點作用側重發電汽輪機多缸串聯（高、中、低壓缸），排汽缸直連冷凝器，汽缸體積龐大追求高效率，強調熱膨脹控制和真空密封工業驅動單缸或雙缸結構，進排汽口適應工藝需求（如背壓式）結構緊湊，快速啟停，耐頻繁負荷變化船用汽輪機汽缸輕量化（采用鋁合金），抗沖擊設計，與減速齒輪箱集成。

適應船舶空間限制，抗振動和傾斜工況四、總結汽輪機定子部分通過汽缸、靜葉、隔板、汽封等組件的精密配合，實現了以下核心功能：能量高效轉換：靜葉與隔板引導蒸汽逐級膨脹，最大化利用熱能系統穩定性：汽缸與支撐結構承受機械和熱應力，確保轉子平穩運行密封與泄漏控制：汽封系統減少能量損失，維持熱力循環效率環境適應性：針對不同應用場景優化設計（如發電、船舶、工業驅動）示例：高壓缸的雙層結構可將熱應力降低60%~80%，而迷宮汽封的應用使蒸汽泄漏量控制在總流量的1%~3%這些設計細節共同保障了現代汽輪機在極端工況下的可靠性與經濟性。
