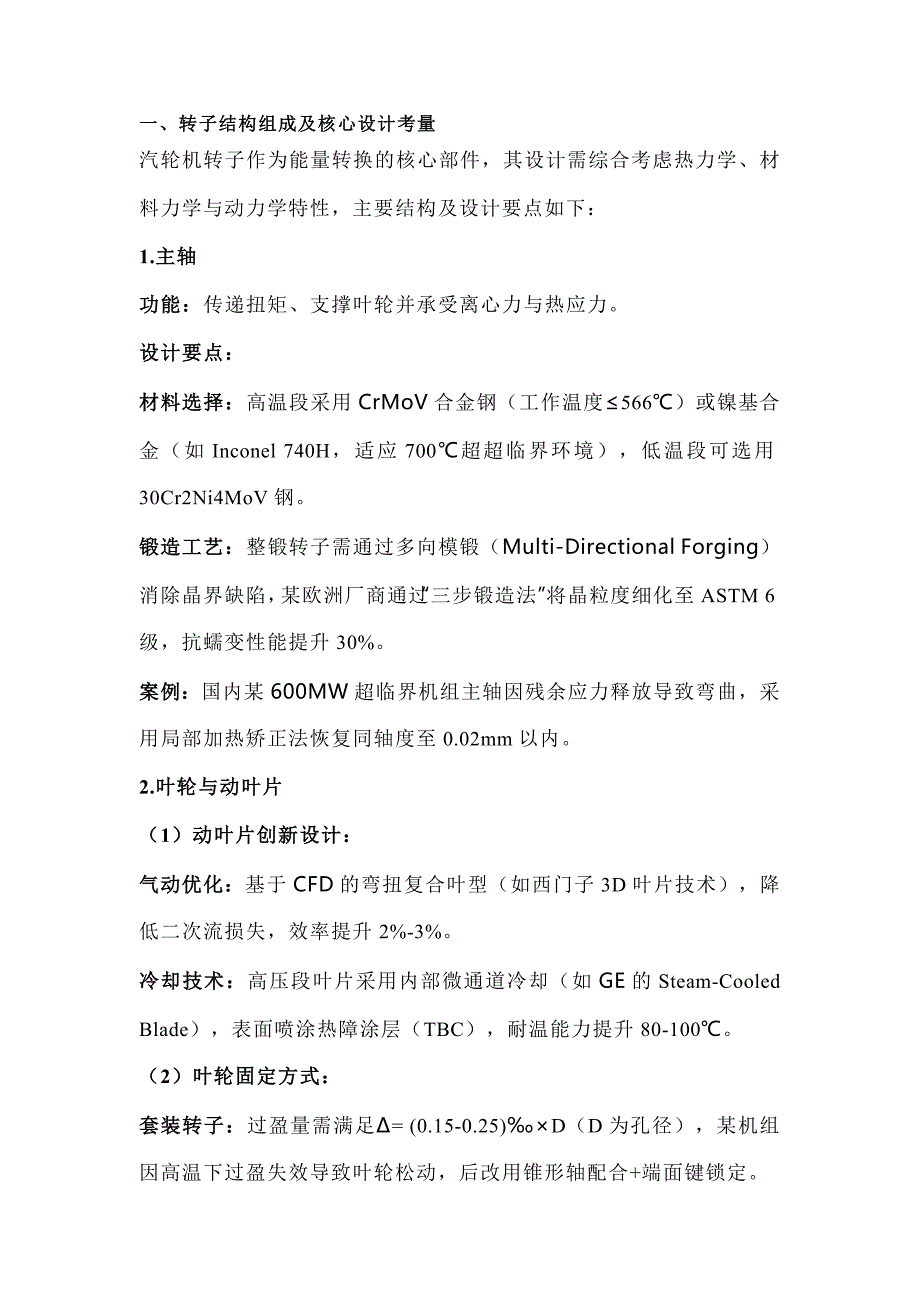

一、轉子結構組成及核心設計考量汽輪機轉子作為能量轉換的核心部件，其設計需綜合考慮熱力學、材料力學與動力學特性，主要結構及設計要點如下：1.主軸功能：傳遞扭矩、支撐葉輪并承受離心力與熱應力設計要點：材料選擇：高溫段采用CrMoV合金鋼（工作溫度≤566℃）或鎳基合金（如Inconel 740H，適應700℃超超臨界環境），低溫段可選用30Cr2Ni4MoV鋼鍛造工藝：整鍛轉子需通過多向模鍛（Multi-Directional Forging）消除晶界缺陷，某歐洲廠商通過“三步鍛造法”將晶粒度細化至ASTM 6級，抗蠕變性能提升30%案例：國內某600MW超臨界機組主軸因殘余應力釋放導致彎曲，采用局部加熱矯正法恢復同軸度至0.02mm以內2.葉輪與動葉片（1）動葉片創新設計：氣動優化：基于CFD的彎扭復合葉型（如西門子3D葉片技術），降低二次流損失，效率提升2%-3%冷卻技術：高壓段葉片采用內部微通道冷卻（如GE的Steam-Cooled Blade），表面噴涂熱障涂層（TBC），耐溫能力提升80-100℃2）葉輪固定方式：套裝轉子：過盈量需滿足Δ= (0.15-0.25)‰×D（D為孔徑），某機組因高溫下過盈失效導致葉輪松動，后改用錐形軸配合+端面鍵鎖定。

焊接轉子：采用窄間隙TIG焊（Narrow Gap Welding），焊縫沖擊韌性達80J以上（如三菱重工AP1000核電轉子）3.聯軸器配合方式：雙鍵圓柱形或圓錐形配合（剛性聯軸器）用于高精度對中；柔性聯軸器允許軸向偏差，適用于核電大型機組案例：某660MW超臨界機組聯軸器因材質殘余應力導致振動爬升，需定期監測軸承油膜壓力與軸封系統狀態4.平衡盤與密封系統平衡盤設計：采用雙斜面推力軸承（Tilting Pad Thrust Bearing），某1000MW機組通過調整平衡盤傾角，將軸向推力波動從±12%降至±3%密封系統：蜂窩密封（Honeycomb Seal）與刷式密封（Brush Seal）組合使用，某電廠試驗數據顯示泄漏量減少40%二、轉子分類及工程應用特點根據制造工藝與工況需求，轉子可分為四類，其設計選型需結合效率、成本與可靠性：類型核心工藝優勢與局限典型應用設計經驗套裝轉子葉輪熱套+過盈配合成本低，維修便捷；高溫易松動中低壓機組、工業驅動適用于負荷波動小的場景，需定期檢查葉輪松動風險整鍛轉子整體鍛造+一體化結構強度高，耐高溫高壓；制造難度大超臨界/超超臨界機組高壓段需配套大型鍛壓設備，材料利用率低，但壽命長（如700℃鎳基合金轉子）焊接轉子多鍛件焊接+焊縫質量控制輕量化，適合大尺寸；焊縫缺陷風險高核電低壓段、超臨界火電采用超聲波探傷與斷口分析監控裂紋（如某CrMoV轉子缺陷因氧化物夾雜導致）組合轉子高壓整鍛+低壓套裝/焊接兼顧強度與經濟性；結構復雜超超臨界多級機組需模塊化設計（如“模塊拼接CAD系統”提升設計效率）三、關鍵設計技術與工程挑戰1.?動力學性能優化臨界轉速控制：基于傳遞矩陣法（Transfer Matrix Method）建立軸系模型，某660MW機組通過調整軸承跨距，將一階臨界轉速?gòu)?800rpm提升至2350rpm，避開工作轉速（3000rpm）。

振動抑制技術：油膜渦動：采用可傾瓦軸承（Tilting Pad Bearing），阻尼系數提升50%蒸汽激振：優化噴嘴調節順序，某案例顯示調整后振幅從120μm降至45μm2.?材料與制造技術創新高溫合金開發：氧化物彌散強化鋼（ODS）：通過機械合金化引入Y?O?顆粒，750℃下持久強度達220MPa（傳統鋼種僅150MPa）增材制造：西門子采用SLM技術打印燃機葉片，晶粒定向生長控制誤差＜5°無損檢測技術：相控陣超聲（PAUT）：可檢測Φ0.8mm以上缺陷，較傳統UT分辨率提升3倍數字射線（DR）：某焊接轉子焊縫檢測效率提高60%3.?運維診斷體系狀態監測系統：TDM系統：實時采集振動、相位、偏心數據，某電廠通過階次分析（Order Analysis）提前3個月預警軸承磨損紅外熱成像：檢測動葉片表面溫度場，定位冷卻通道堵塞故障壽命評估模型：Larson-Miller參數法：預測轉子剩余壽命，某機組經評估后延長大修周期從4年至6年四、行業趨勢與未來方向1.?深度調峰適應性低負荷振動控制：開發變轉速技術（如西門子Flex-Plant方案），負荷降至20%時振動仍＜75μm熱疲勞防護：引入梯度涂層（Functionally Graded Coating），熱循環壽命提升至3000次以上。

2.?智能化升級數字孿生（Digital Twin）：東芝構建轉子全生命周期模型，故障診斷準確率超95%AI工藝優化：GE采用神經網絡算法，焊接參數自適應調整，缺陷率下降70%3.?零碳技術融合氫能兼容轉子：川崎重工研發耐氫脆材料（奧氏體不銹鋼316H），氫混燃比例達30%CO?透平轉子：針對超臨界CO?循環，開發緊湊型轉子（長度縮短40%），功率密度提升3倍五、經典故障案例與啟示1.葉根疲勞斷裂（某300MW機組）現象：低壓末級葉片葉根處出現多裂紋分析：濕蒸汽區水滴侵蝕導致應力集中，S-N曲線顯示壽命僅1.8萬小時改進：采用激光熔覆Stellite 6合金，表面硬度從HRC25提升至HRC522.轉子熱彎曲（某660MW超臨界機組）誘因：停機后盤車故障，上下缸溫差達180℃處理：建立熱彈塑性模型，制定分階段加熱矯正方案，彎曲量從0.35mm恢復至0.05mm3.焊接轉子氫致裂紋（某核電低壓轉子）檢測：PAUT發現焊縫HAZ區裂紋深度8mm根因：焊材烘干不充分，擴散氫含量超限值（＞5mL/100g）預防：嚴格實施JB/T 3223焊材管理規范，氫含量控制在2mL/100g以下。
