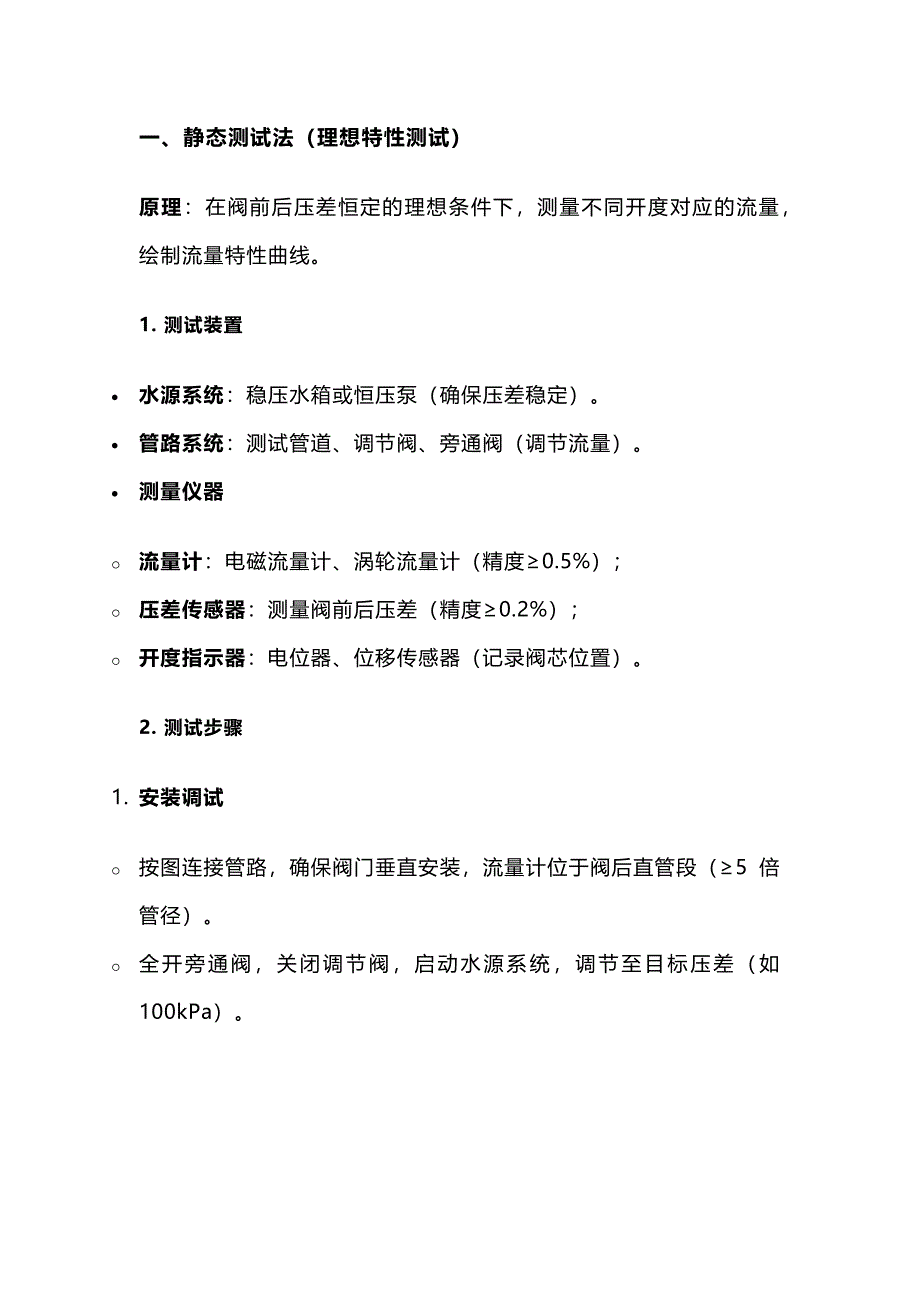

一、靜態測試法（理想特性測試）原理：在閥前后壓差恒定的理想條件下，測量不同開度對應的流量，繪制流量特性曲線1.?測試裝置· 水源系統：穩壓水箱或恒壓泵（確保壓差穩定）· 管路系統：測試管道、調節閥、旁通閥（調節流量）· 測量儀器o 流量計：電磁流量計、渦輪流量計（精度≥0.5%）；o 壓差傳感器：測量閥前后壓差（精度≥0.2%）；o 開度指示器：電位器、位移傳感器（記錄閥芯位置）2.?測試步驟1. 安裝調試o 按圖連接管路，確保閥門垂直安裝，流量計位于閥后直管段（≥5 倍管徑）o 全開旁通閥，關閉調節閥，啟動水源系統，調節至目標壓差（如 100kPa）二、動態測試法（工作特性測試）原理：模擬實際工況中閥前后壓差變化，測量不同開度下的流量，反映閥門在真實系統中的工作特性1.?測試裝置· 動力系統：離心泵（提供可變流量）；· 管路系統：調節閥、阻力閥（模擬管道阻力）、安全閥；· 測量儀器：與靜態測試相同，需增加系統總壓差傳感器2.?測試步驟1. 設定系統阻力關閉調節閥，調節阻力閥至目標系統總壓差?1. 分段測試o 調節閥開度；o 實測流量?Q；o 閥前后壓ΔP閥、系統總壓差?ΔP總o 按開度 0%~100% 分段，每段調節離心泵頻率或轉速，記錄：2. 數據處理o 計算閥權度?o 繪制考慮壓差變化的 “相對流量 - 相對開度” 曲線，分析工作特性畸變程度（如線性閥在?S?=0.3 時可能趨近于快開特性）。

3.?適用場景· 現場安裝后特性校驗；· 復雜管路系統中閥門性能評估三、階躍響應測試法（控制系統聯動測試）原理：通過控制系統給調節閥階躍信號，測量流量響應曲線，評估調節速度與穩定性1.?測試裝置· 控制系統：PLC、DCS 或 PID 控制器；· 執行機構：氣動 / 電動執行器（帶定位器）；· 測量儀器：流量計（實時采集流量信號）、數據記錄儀2.?測試步驟1. 設定控制參數o 控制器輸出信號范圍（如 4~20mA 對應 0%~100% 開度）2. 階躍輸入測試o 時間 - 開度曲線；o 時間 - 流量曲線o 手動給定階躍信號（如從 20% 開度突增至 80%），記錄：2. 性能分析o 調節時間流量達到新穩態值 ±5% 所需時間；o 超調量流量峰值與穩態值的偏差百分比；o 振蕩次數判斷系統穩定性（理想特性應無明顯振蕩）3.?適用場景· 自動控制系統調試；· 驗證閥門與控制器匹配性（如等百分比閥在非線性系統中響應更平穩）四、氣蝕與閃蒸測試（高壓差工況專項測試）原理：在高壓差條件下，觀察流體是否發生氣蝕或閃蒸，評估閥門抗腐蝕能力及特性變化1.?測試裝置· 高壓泵：提供壓差≥10MPa 的流體（如水或煤油）；· 可視化觀察窗：安裝在閥后管路，觀察氣泡或相變現象；· 噪聲測量儀：檢測氣蝕產生的噪聲（≥85dB 時視為發生氣蝕）。

2.?測試步驟1. 逐步升壓：o 流量不再隨壓差增大而增加（閃蒸）；o 噪聲突然增大、管道振動（氣蝕）o 保持調節閥開度恒定（如 50%），緩慢增大閥前后壓差，直至出現以下現象之一：2. 數據記錄o 發生氣蝕 / 閃蒸時的臨界壓差?流量 - 壓差曲線畸變點3.?適用場景· 高壓差閥門（如電站調節閥）選型前測試；· 驗證閥門抗氣蝕結構（如多級閥芯、迷宮式流道）效果五、軟件仿真測試法原理：利用 CFD（計算流體力學）軟件模擬流體通過閥門的流動，預測流量特性1.?操作流程1. 建模o 三維掃描閥門內部流道，生成 CAD 模型（如閥芯、閥座、流道曲率）2. 網格劃分o 對流道進行網格剖分（細化閥芯附近區域，提高計算精度）2. 邊界條件設置o 輸入流體參數（密度、粘度、雷諾數）、閥前后壓差、開度2. 仿真計算o 求解 N-S 方程，計算流速分布、壓降、流量2. 結果分析o 生成流量特性曲線，對比理論值與仿真值，優化閥門結構設計2.?適用場景· 閥門研發階段特性預測；· 復雜流道（如偏心旋轉閥、球閥）特性分析六、測試注意事項1. 流體性質o 水介質測試結果需修正為實際介質（如油、蒸汽）的流量特性（可通過雷諾數修正）。

2. 安全防護o 高壓測試需加裝安全閥，避免超壓；氣蝕測試需控制噪聲，保護操作人員2. 數據精度o 流量計精度需高于閥門特性允差（如 ±2%），采樣頻率≥10Hz，確保動態數據完整。
