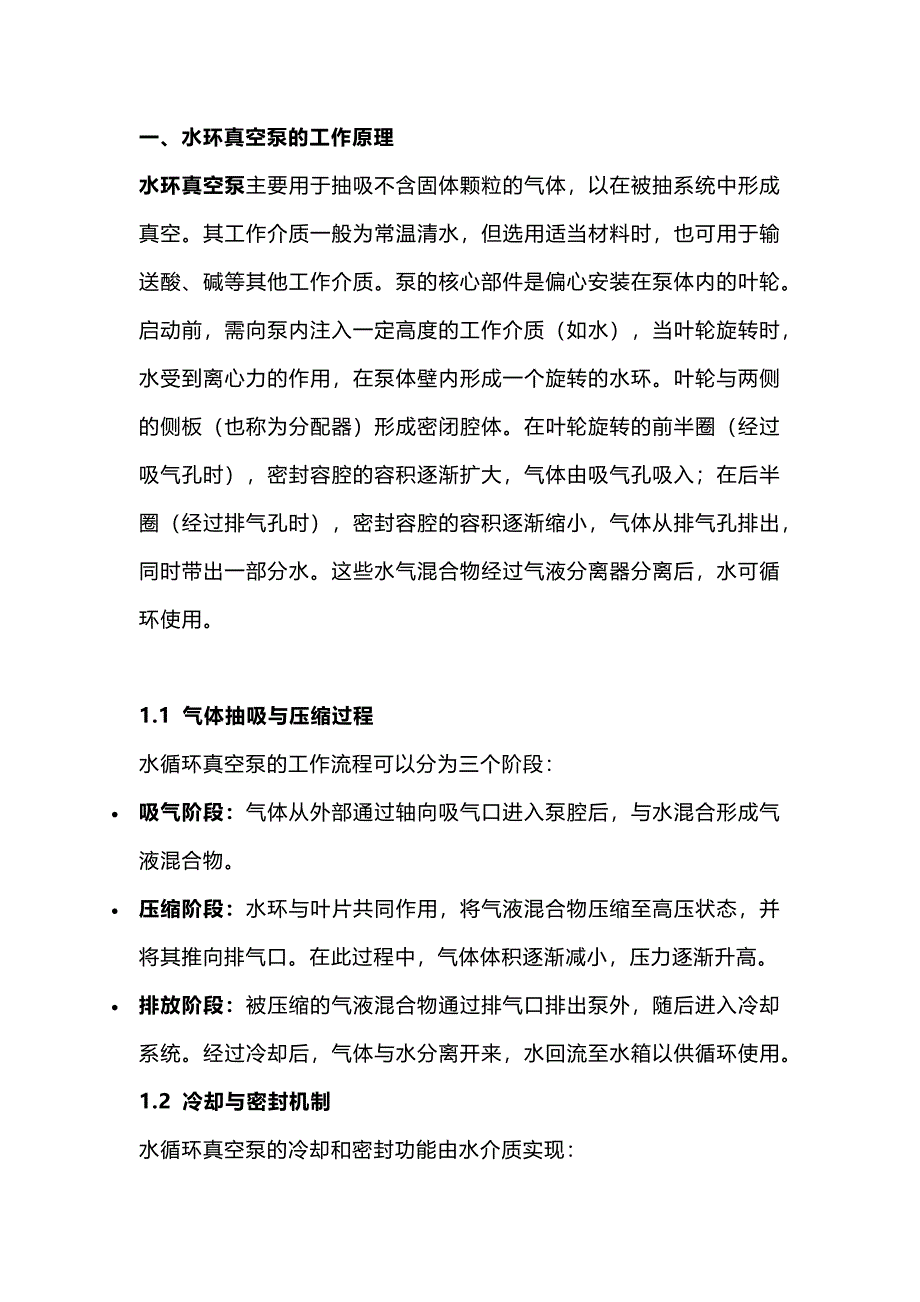

一、水環真空泵的工作原理水環真空泵主要用于抽吸不含固體顆粒的氣體，以在被抽系統中形成真空其工作介質一般為常溫清水，但選用適當材料時，也可用于輸送酸、堿等其他工作介質泵的核心部件是偏心安裝在泵體內的葉輪啟動前，需向泵內注入一定高度的工作介質（如水），當葉輪旋轉時，水受到離心力的作用，在泵體壁內形成一個旋轉的水環葉輪與兩側的側板（也稱為分配器）形成密閉腔體在葉輪旋轉的前半圈（經過吸氣孔時），密封容腔的容積逐漸擴大，氣體由吸氣孔吸入；在后半圈（經過排氣孔時），密封容腔的容積逐漸縮小，氣體從排氣孔排出，同時帶出一部分水這些水氣混合物經過氣液分離器分離后，水可循環使用1.1 氣體抽吸與壓縮過程水循環真空泵的工作流程可以分為三個階段：· 吸氣階段：氣體從外部通過軸向吸氣口進入泵腔后，與水混合形成氣液混合物· 壓縮階段：水環與葉片共同作用，將氣液混合物壓縮至高壓狀態，并將其推向排氣口在此過程中，氣體體積逐漸減小，壓力逐漸升高· 排放階段：被壓縮的氣液混合物通過排氣口排出泵外，隨后進入冷卻系統經過冷卻后，氣體與水分離開來，水回流至水箱以供循環使用1.2 冷卻與密封機制水循環真空泵的冷卻和密封功能由水介質實現：· 冷卻：水循環系統通過冷卻塔或直接冷卻方式帶走泵體及氣體的熱量，避免因過熱導致設備損壞。

· 密封：水作為密封介質，防止氣體泄漏的同時還起到潤滑葉輪與泵體接觸面的作用這種設計不僅提高了設備的運行效率，還延長了使用壽命二、水環真空泵的啟動與運行操作啟動前準備1. 檢查轉子自由度：特別是長期未使用的泵，必須用手轉動聯軸器數轉，確認轉子能自由轉動2. 檢查油位和油質：確保潤滑油位正常且油質良好3. 注水至適當位置：向水箱內注水至約2/3處4. 關閉進氣閥：確保進氣閥處于關閉狀態5. 調整供水閥：打開泵供水閥2-3圈，根據實際情況進行調整，盡量使功率消耗最小6. 單試電機轉向：正式啟動前，先單獨測試電機，確保轉向正確7. 啟動電源開關：?jiǎn)?dòng)電源，待泵達到極限真空時，再打開進氣管路上的閥門，使泵開始正常工作8. 監控水溫和機械密封：及時調整水箱水溫，確保水溫不超過40℃；查看機械密封情況，確保機械密封運行正常，無滴漏情況9. 監測異常聲音：若在極限真空下聽到氣蝕聲但功率消耗不大，屬正?，F(xiàn)象；若伴隨功率增加而產生異響聲，則說明泵已發生故障，需停車檢查三、水環真空泵的停車步驟1. 關閉進氣閥：確保進氣閥完全關閉2. 關閉供水閥：停水后不應立即停泵，應使泵繼續運轉1-2分鐘，以排出部分工作液。

3. 關閉電機開關：最后關閉電機電源四、水環真空泵的日常維護1. 定期檢查機械密封：查看密封情況，確保機械密封運行正常，無滴漏情況2. 監控真空表讀數：經常檢查真空表讀數、油位、泵的振動和雜音是否正常3. 檢查軸承溫升：泵軸承的工作溫度不得高出周?chē)鷾囟?5℃，實測溫度值不得大于70℃軸承室內應填充黃油至2/3空間，每年更換潤滑油3-4次，并清洗軸承4. 保持水箱清潔：確保水箱內無異物，防止雜質進入泵體內影響性能五、水環真空泵的檢修步驟1. 拆卸護罩和電機：松開電機及螺栓，松開電機頂絲，向泵移動電機使皮帶松動（對于聯軸器傳動的泵，斷開聯軸器）2. 拆卸皮帶輪：拆下三角帶，松開皮帶輪鎖緊螺栓，敲擊錐度套使皮帶輪松動，用扁鏟楔入錐度套裂縫中，將錐度套撐大并拖出3. 拆卸軸承：拆下軸承壓蓋和鎖緊螺栓，松開軸承托架，用頂絲將托架與軸承全部頂出4. 拆卸泵體：松開泵出入口法蘭，拆下泵拉緊螺栓和地腳螺栓，用銅棒輕擊端蓋使端蓋與泵體脫離，水平移出端蓋5. 拆卸轉子：拆下筒體，固定轉子，拆另一端軸承壓蓋和止推軸承螺母，扒出止推軸承，拆下軸承托架，用頂絲連同軸承頂出6. 清洗和檢查各部件：?§ 清洗轉子、圓盤、兩端蓋，疏通回流孔，清理單向閥，如有磨損或破損則更換。

§ 檢查葉輪磨損和腐蝕情況，必要時更換§ 測量軸的彎曲度，確保軸中部＜0.05mm§ 檢查圓盤表面，確保無銹斑、裂紋或麻點，粗糙度≯Ra1.6§ 確認軸承無點蝕、疤痕或毛刺，組裝后徑向間隙≤0.03mm§ 檢查機械密封的垂直度、徑向間隙、墊片厚度及壓縮量，確保符合要求§ 確保電機皮帶輪與真空泵皮帶輪平行度為0.4mm§ 確保葉輪與圓盤之間的間隙為0.4-0.5mm六、常見故障及處理方法1. 抽氣量不足?原因：間隙過大、漏氣、水環溫度高、管道系統漏氣?處理措施：調整間隙、修復漏氣點、降低水環溫度、檢查管道系統2. 真空度降低?原因：管道系統漏氣、機械密封漏氣、葉輪與間隙過大、水量不足、零件摩擦發熱導致水環過熱?處理措施：修復漏氣點、調整機械密封、調整間隙、補充水量、減少摩擦發熱3. 振動或噪音?原因：泵內有異物摩擦、葉片脫落、氣蝕、緊固件松動?處理措施：清除異物、更換葉片、消除氣蝕源、緊固松動的緊固件4. 電機故障· 原因：?保險管燒斷；電容擊穿；繞組損壞；軸承卡死· 解決方法：?更換燒斷的保險管；檢測并更換擊穿的電容；維修或更換損壞的電機繞組；檢查軸承磨損情況，必要時更換新軸承3. 過熱或噪音· 原因：?軸承磨損嚴重；葉輪變形；電壓不穩定。

· 解決方法：?更換磨損的軸承；校正或更換變形的葉輪；調整輸入電壓至標準范圍；定期對設備進行潤滑保養七、維護建議為了確保水循環真空泵長期高效運行，以下幾點維護建議至關重要：1. 定期補充冷卻水冷卻水是水循環真空泵正常運行的關鍵如果水環過薄，會導致泵腔內壓力分布不均，影響設備性能因此，需定期檢查水箱水位，并及時補充冷卻水2. 合理調整電機轉速根據實際工作負荷調整電機轉速，避免設備長時間處于超負荷運行狀態這不僅能提高工作效率，還能有效延長設備壽命3. 定期檢查密封件密封件的老化或損壞可能導致氣體泄漏，降低真空度因此，建議定期檢查密封件的完好性，發現問題及時更換4. 防止雜質進入泵體水循環系統需保持清潔，防止泥沙、鐵屑等雜質進入泵體此外，應定期清洗過濾器，確保水流暢通無阻5. 監控水溫長時間連續運行時，需密切監測水溫，避免因過熱影響真空度必要時可增加冷卻裝置或暫停運行以降溫。
