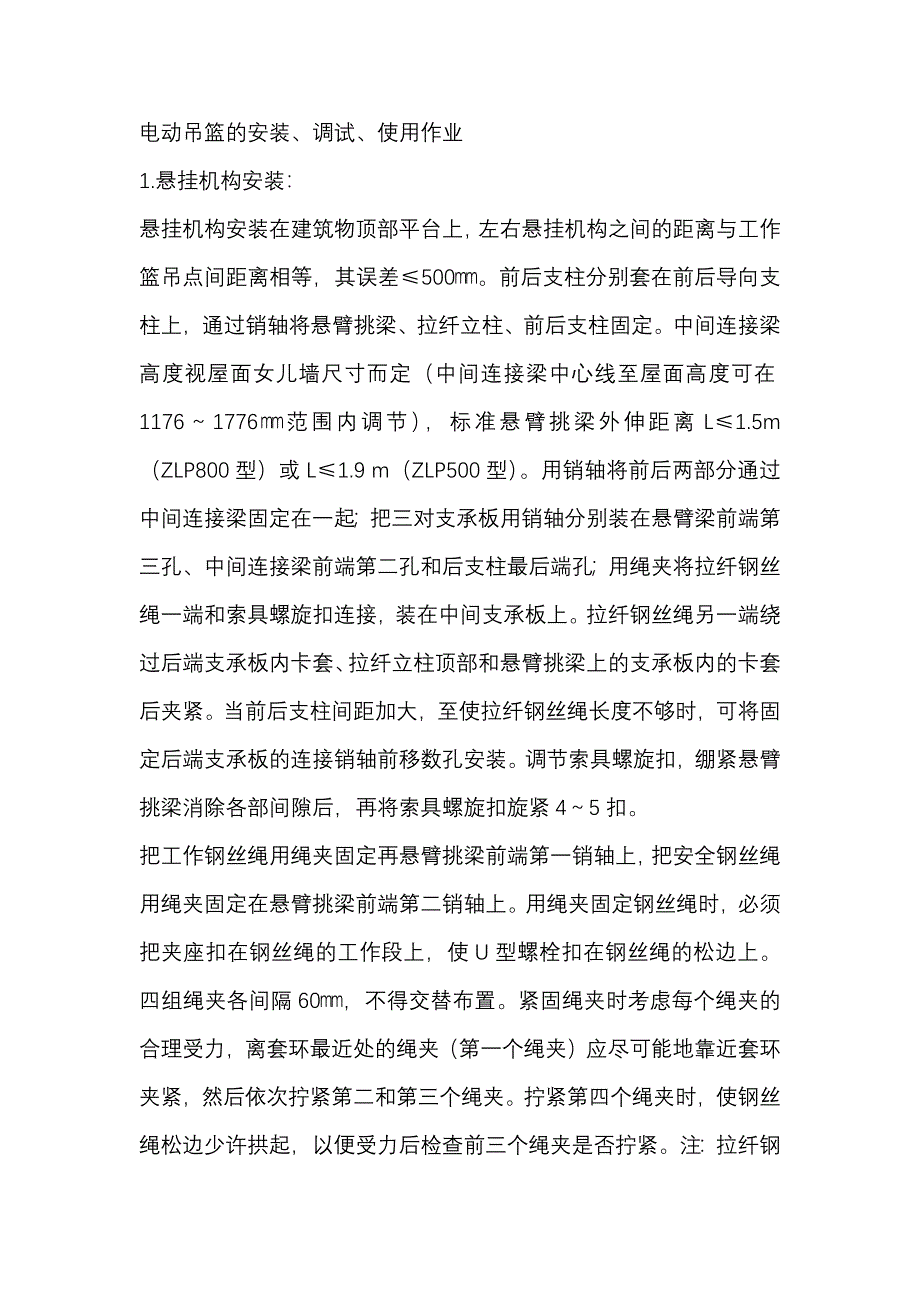

電動吊籃的安裝、調試、使用作業1.懸掛機構安裝：懸掛機構安裝在建筑物頂部平臺上，左右懸掛機構之間的距離與工作籃吊點間距離相等，其誤差≤500㎜前后支柱分別套在前后導向支柱上，通過銷軸將懸臂挑梁、拉纖立柱、前后支柱固定中間連接梁高度視屋面女兒墻尺寸而定（中間連接梁中心線至屋面高度可在1176～1776㎜范圍內調節），標準懸臂挑梁外伸距離L≤1.5m（ZLP800型）或L≤1.9 m（ZLP500型）用銷軸將前后兩部分通過中間連接梁固定在一起；把三對支承板用銷軸分別裝在懸臂梁前端第三孔、中間連接梁前端第二孔和后支柱最后端孔；用繩夾將拉纖鋼絲繩一端和索具螺旋扣連接，裝在中間支承板上拉纖鋼絲繩另一端繞過后端支承板內卡套、拉纖立柱頂部和懸臂挑梁上的支承板內的卡套后夾緊當前后支柱間距加大，至使拉纖鋼絲繩長度不夠時，可將固定后端支承板的連接銷軸前移數孔安裝調節索具螺旋扣，繃緊懸臂挑梁消除各部間隙后，再將索具螺旋扣旋緊4～5扣把工作鋼絲繩用繩夾固定再懸臂挑梁前端第一銷軸上，把安全鋼絲繩用繩夾固定在懸臂挑梁前端第二銷軸上用繩夾固定鋼絲繩時，必須把夾座扣在鋼絲繩的工作段上，使U型螺栓扣在鋼絲繩的松邊上四組繩夾各間隔60㎜，不得交替布置。

緊固繩夾時考慮每個繩夾的合理受力，離套環最近處的繩夾（第一個繩夾）應盡可能地靠近套環夾緊，然后依次擰緊第二和第三個繩夾擰緊第四個繩夾時，使鋼絲繩松邊少許拱起，以便受力后檢查前三個繩夾是否擰緊注：拉纖鋼絲繩兩端的固定方法同上鋼絲繩繩端固定后，把懸掛機構移到工作位置在配重小車導向柱上裝上配重，左、右均分把長度不超過100米的四根鋼絲繩徐徐放至地面；當懸臂挑梁外伸距離L>1.5m（ZLP800型）或L>1.9m（ZLP500型）時，必須更換加長挑梁，并且增加足夠數量的配重，所增加配重的數量應以達到“穩定力矩與傾覆力矩之比大于2”的標準為原則○1、使用標準工作籃時允許加入籃內的最大載質量、在使用加長籃時，最大工作載重質量應減少120kg（即減去接長籃所增加的質量）○2、懸掛機構為ZL系列的吊藍提升機配套通用的只允許大規格提升機降低載荷使用，絕不允許以小代大，超載使用○3、產品出廠時，所有吊藍配置標準配重塊52塊，重1040g用戶可根據需要另外增購配重塊○4、產品出廠時，懸掛機構按標準挑梁（最大外伸距離L＝1.9m）配置，但此時ZLP800和ZLP630型吊藍的最大外伸距離L＝1.5m，不允許超長使用。

用戶可根據需要另外選購加長型挑梁L=2.3m，但需要根據此表增加配重；2.地面部分安裝：將工作籃底架和兩側架用M12螺栓接好；將腳輪裝在吊架底部后，用12條M12螺栓將兩吊架固定在籃體兩端將支墻輪組用螺栓固定在吊架底部方管內，支墻輪要放在靠墻一側，其外伸長度可調將工作籃放在懸掛機構下的地面上，點動起升按鈕，將提升至下部的支板插入吊架中部的耳板槽內，用M12×1.5的高強螺栓穿入使提升機入繩口與耳板組滑輪中心處于同一鉛垂直位置時，再緊固M12×1.5高強螺栓將擺臂式安全鎖用M12×1.5的高強螺栓固定在吊架上部的耳板內裝入安全鋼絲繩，下面裝上壓鐵，使安全鋼絲繩繃直3.電氣安裝：將電器箱掛在工作籃外側欄桿上，裝好限位開關，接上電機線，把另一端航空插頭插入電氣控制箱的插座內并擰緊將主電源電纜線的插頭插入電氣控制箱的插座內并擰緊，并將電源電纜線固定在欄桿上，避免插頭直接受力主電源電纜的另一端接在帶漏電保護裝置的開關上4.吊藍安裝安全注意事項：(1)必須嚴格按照說明書要求進行各部分安裝；1、 (2)屋面懸掛機構是吊藍的“根”他直接關系到作業人員生命安全，安裝時必須注意下列事項:a.仔細檢查所有待裝受力構件有無明顯彎曲、扭曲或局部變形；檢查焊縫有無裂紋、裂縫；檢查受力構件表面銹蝕情況，其銹蝕深度不得大于厚度10％。

凡是缺陷的受力構件堅決更換或修復后再用；b.必須裝全廠家所配全部零件和構件，不得少裝或漏裝；不得采用代用品替代廠家配件；更不得用不同廠家的零部件，混裝電纜整機；不得用小尺寸或底強度等級的緊固件代替大尺寸、高強度等級的緊固件；不準不安裝前支架，而將橫梁直接擔在女兒墻或其它支撐物上當現場確無安裝前支架條件時，必須在本廠技術人員指導下，采用有效補償措施后，方可將橫梁固定在女兒墻或其它支撐物上；c.前橫梁外伸懸臂距離不得大于本說明書規定的最大極限尺寸；前后支柱間距不得小于本說明書規定的最小極限尺寸；配重壓鐵數量不得小于說明書規定的數量，并且與后支架之間的連接必須穩定可靠；d.前支柱與支撐面的接觸應扎實穩定吊藍工作時，前、后支柱的腳輪必須脫離支撐面，應在其附近墊實方木，不得靠腳輪承載；e.懸掛機構橫梁安裝應保持水平，其水平高度差在橫梁全長范圍內，不得大于100㎜，而且只允許前高后低，不允許前低后高；f.懸掛機構在安裝前，應檢查纖繩是否存在損傷或缺陷確定合格后按前述要求安裝繩夾，張緊纖繩時，必須嚴格按本說明書要求進行，不得使纖繩過松或過緊過松會使橫梁受力過大，過緊會使橫梁失穩破壞，是非常危險的；g.兩組懸掛機構吊點之間的安裝距離與工作籃兩吊點間距相等，其誤差≤50㎜；h.前支柱不得安裝在女兒墻外。

3)工作鋼絲繩和安全鋼絲繩安裝前應逐段仔細地檢查是否存在損傷或缺陷，并且對繩上附著的涂料、水泥、玻璃膠等污物必須徹底清理對不符合要求的鋼絲繩堅決更換，將檢查合格的鋼絲繩按前述要求安裝繩夾，然后穩妥地安裝在懸掛機構的相應吊點上，最后認真檢查緊固件或插接件是否安裝到位，工作鋼絲繩上部的升高限位塊和安全鋼絲繩下部的壓鐵的安裝是否符合要求注意：鋼絲繩必須符合《使用說明書》規定的類型、規格尺寸、破斷拉力等要求，不得使用價格低廉的偽劣產品代用4)安全保險繩在安裝前逐段嚴格檢查有無損傷將檢查合格的安全保險繩獨立固定在屋頂可靠的固定點上，繩頭固定必須牢靠，在接觸建筑物的轉角處采取保護措施，避免被磨斷5)提升機在安裝前必須確定是經過檢修和保養合格的安裝時必須采用專用螺栓將其可靠地固定在工作籃吊架上6)安全鎖在安裝前必須確定是在有效標定期內，安裝時也必須采用專用螺栓7)工作籃安裝前應仔細檢查受力部分有無明顯彎曲或局部變形，焊縫有無開裂，銹蝕是否超標，緊固件是否完整，確定各部分合格后，在進行安裝8)吊藍整機安裝完畢，必須請熟悉吊藍標準和性能的安全員或設備管理員按上述注意事項和相關標準嚴格檢查，然后進行試運行動態檢查。

檢查項目及要求按吊藍安裝檢查驗收項目表，并且按一下步驟進行整機試運行a.按上升按鈕使工作籃兩端離地；b.將工作籃兩端調平，然后上升至工作籃底部離地1m左右；c.關閉一端提升機，操作另一端提升機下降，直至安全鎖繩，然后測量工作籃底部距地面高度差，是否符合標準鎖繩距離，左右兩端安全鎖的檢查方法對稱d.上、下運行三次，行程不小于5m，檢查提升機運行是否正常，有無異常聲音e.將工作籃上升至離地面5m左右，試驗手動滑降是否平穩正常f.將工作籃上升至頂部，試驗升高限位裝置是否靈敏、有效g.加125％額載將工作籃上升離地1.5m左右，試驗吊藍超載能力（正常作業嚴禁超載）9)檢查合格后，辦理安裝驗收手續，由檢查人員簽章后，方可投入使用操作和使用a.工作籃上下運動的操作合漏電開關，檢查急停按鈕是否松開按啟動按鈕，信號燈亮，主接觸器吸合使選擇開關的旋鈕扳至中間位置，則左右兩電機處于同時工作狀態按上升按鈕，上升接觸器同時吸合，工作籃上升，按下降按鈕，下降接觸器同時吸合，工作籃下降b.工作籃水平調整的操作工作籃升降時，如出現不水平情況時，可利用電機單邊工作來調整，方法如下：假如工作籃左邊低，可使旋鈕扳至左位，按上升按鈕,直至水平為止。

工作籃兩端都可以單獨調整，由操作者自選操作方法，非常簡便特殊訂貨增加水銀開關的配電箱，吊藍下降時能自動調平，上升時可用選擇開關控制左右電機進行調平10)突然停電時的操作應按下急停按鈕，切斷主回路，然后逆時針同時緩慢旋動兩臺盤式電機端部的手柄，使工作籃靠自重緩慢下降11)出現緊急情況的操作如出現緊急情況應立即按下急停按鈕，迅速切斷主電源回路12)上限位開關的使用在懸吊鋼絲繩的上部設有上限位止擋，限位開關觸及上限位止擋后，電機應停止向上運行，報警蜂鳴器響，此時，工作吊藍無法上行，只能下行，操作前應先檢查限位開關是否工作可靠電源相序連接必須正確（當按上升按鈕時，吊藍須作上升運動，如相反則必須改變相序使之正確）13)電源插座的使用電器箱的電源插座可作照明，手動工具電源使用，但嚴禁接觸以上的電器設備，以免損壞電器線路及元器件14)操作人員:a.經正規培訓，考核合格者b.無不適應高處作業的疾病和生理缺陷c.作業時應佩戴附本人照片的特種作業安全操作證d.作業時應佩戴安全帽，使用安全帶，安全帶上的自鎖鉤應扣在單獨懸掛于建筑物頂部牢固部位的安全保險繩上e.酒后、過度疲勞、情緒異常者不得上崗f.不允許單獨一人進行作業。

g.不允許穿拖鞋或塑料底等易滑鞋進行作業h.作業人員必須在地面進出工作籃，不得在空中攀緣窗口出入i.不允許作業人員從一懸掛籃跨入另一懸掛籃體j.作業人員發現事故隱患或者不安全因素，有權要求單位領導采取相應勞動保護措施k.對管理人員違章指揮，強令冒險作業，有權拒絕執行15).操作環境：a.嚴禁雨雪天進行作業b.工作處陣風風速大于8.3m/s（相當于5級風力）時，不準進行作業吊籃正常工作電壓應保持在380+19v范圍內，當現場電源電壓低于342V時，不得進行作業c.當現場電源電壓在361V～342V范圍內或環境溫度超過40C或海拔高度超過1000m時，吊藍的最大載質量不得超過額定載質量80％d.作業高度超過100m時，應配置電纜抗拉保護繩，而且相應減少工作籃中的最大載質量（即減去大于100m的鋼絲繩和電纜線的重量，約合2kg/m）e.施工范圍下方如有道路時，必須設置警示線或安全護欄，并且在附近設置醒目的警示標志或配置安全監督員f.夜間施工時，現場應有充足的照明設備，其照度應大于150Lx16).電氣系統：a.電源應由用戶另設漏電保護裝置b.吊籃電氣系統接入電源時，必須檢查相序是否正確，否則限位開關不能正常工作。

c.電氣系統相間絕緣電阻0.5兆歐；電氣系統與機殼間絕緣電阻2兆歐d.電氣系統接地電阻4歐，接零電阻0.1歐e.必須將電源電纜固定在工作籃欄桿上，避免電源線插頭直接承受懸吊力f.在工作鋼絲繩上端必須安裝升高限位塊，限制工作籃最大提升高度，防止冒頂17)懸掛機構：1)配套出廠的標準懸掛機構在使用時必須符合以下要求：a.工作鋼絲繩與前支柱中心線的水平距離 b.前后支柱中心距c.橫梁中心高度 d.鋼絲繩長度 e.工作籃最大載質量額定載質量f.配重52塊重1040kg（標準配重鐵每塊重量20kg）2)配套出廠的標準懸掛機構滿足不了施工現場特殊需求時，用戶可向廠家選購專用加長挑梁以適應不同需要但是用戶必須按說明書的參數，嚴格控制挑梁最大外伸距離L，前后支柱最小間距B合配重塊重量，并且使用時絕對不允許超過最大工作載重量，而且應注意表后所注內容3)配重塊必須穩妥地固定在后支柱小車上4)橫梁安裝應水平，全長高度差100㎜，而且不允許前低后高5)前支柱不得安裝在女兒墻外6)拉纖鋼絲繩的夾緊合張緊，必須按說明書前述要求進行7)不得少裝或漏裝或混裝懸掛機構的零件、構件、緊固件和插接件。

18)鋼絲繩：1)必須使用說明書規定的鋼絲繩嚴禁用其它規格的鋼絲繩或偽劣產品代用；。
