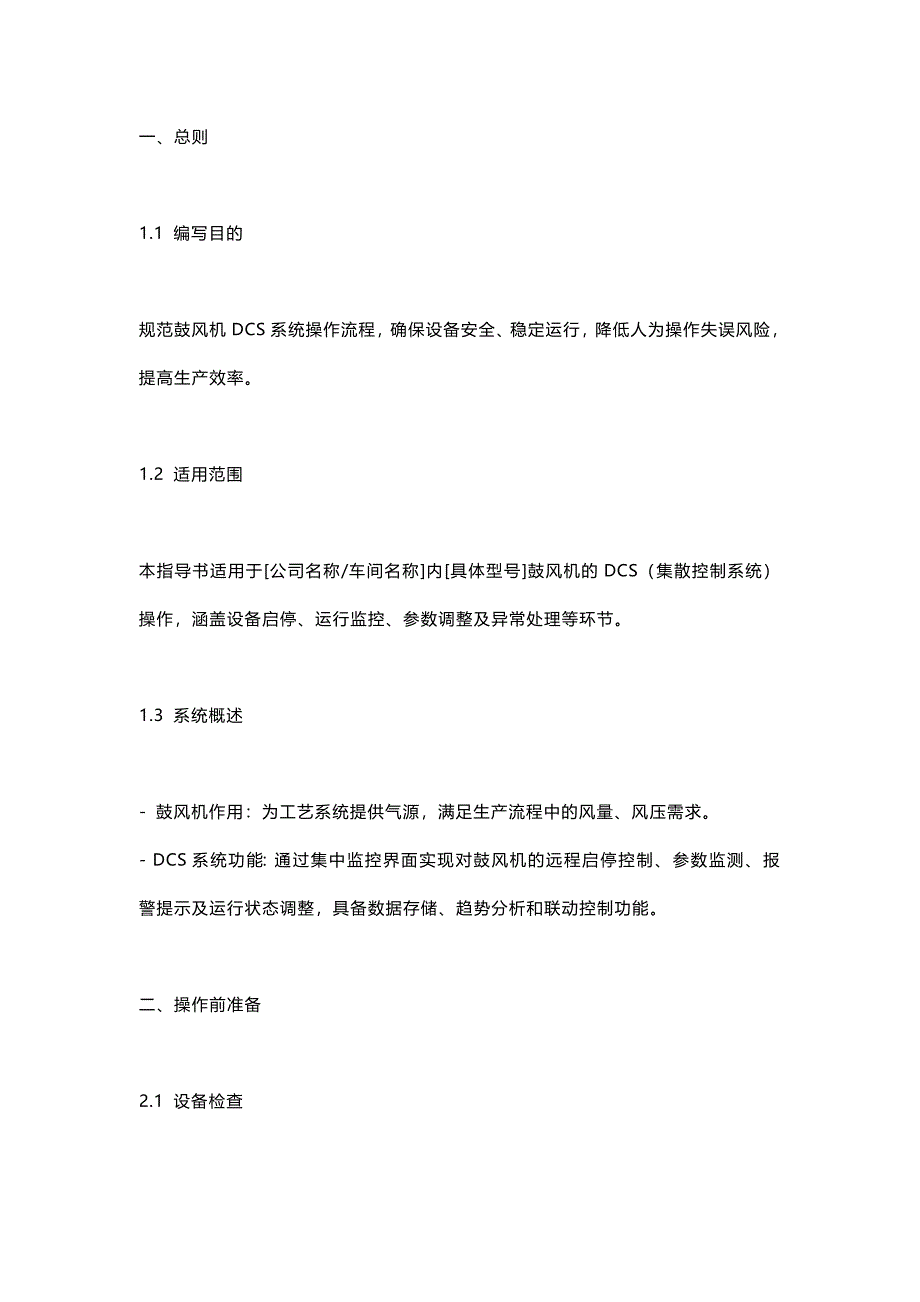

一、總則1.1 編寫目的規范鼓風機DCS系統操作流程，確保設備安全、穩定運行，降低人為操作失誤風險，提高生產效率1.2 適用范圍本指導書適用于[公司名稱/車間名稱]內[具體型號]鼓風機的DCS（集散控制系統）操作，涵蓋設備啟停、運行監控、參數調整及異常處理等環節1.3 系統概述- 鼓風機作用：為工藝系統提供氣源，滿足生產流程中的風量、風壓需求 DCS系統功能：通過集中監控界面實現對鼓風機的遠程啟停控制、參數監測、報警提示及運行狀態調整，具備數據存儲、趨勢分析和聯動控制功能二、操作前準備2.1 設備檢查- 機械檢查：- 確認鼓風機本體及電機安裝牢固，地腳螺栓無松動 檢查潤滑油油位在標準刻度范圍內（通常為油標中線±1/3處），油質無乳化、變質 手動盤車檢查轉動部件是否靈活，無卡滯或異常聲響 電氣檢查：- 確認電機絕緣電阻符合要求，電源接線牢固，接地可靠 檢查現場操作箱按鈕狀態正常，無損壞或誤觸風險 儀表檢查：- 確認溫度、壓力、流量傳感器及振動探頭安裝完好，接線無松動 在DCS界面核對儀表顯示值與現場實際值一致（如就地溫度表與DCS溫度顯示偏差≤±2℃）2.2 DCS系統確認- 登錄DCS操作界面，輸入正確用戶名及密碼（權限等級需具備設備操作資格）。

進入“鼓風機控制組”界面，檢查以下參數設置：- 報警閾值：- 軸承溫度：上限[X]℃（報警），[X+5]℃（連鎖停機） 電機溫度：上限[X]℃（報警），[X+10]℃（連鎖停機） 振動值：≥[X]mm/s（報警），≥[X+2]mm/s（連鎖停機） 出口壓力：低于[X]kPa（報警），高于[X]kPa（報警） 控制模式：確認“手動/自動”模式開關處于“手動”狀態（初次啟動或檢修后建議手動控制） 閥門狀態：- 入口閥：全開（確保啟動前氣流順暢） 出口閥：關閉（防止帶負荷啟動） 防喘振閥：全開（啟動前需保證防喘振回路暢通）三、啟停操作3.1 啟動操作3.1.1 啟動前DCS確認- 在DCS界面確認鼓風機狀態為“準備就緒”（無故障報警，連鎖條件全部滿足） 通知現場人員撤離至安全區域，確認無人員靠近設備3.1.2 啟動步驟1.?開啟入口閥：在DCS界面點擊“入口閥開”按鈕，確認閥門開度顯示為100%，反饋信號正常2.?啟動電機：- 點擊“啟動”按鈕，觀察電機電流波形（啟動電流峰值應≤額定電流的[X]倍，啟動時間≤[X]秒） 電機啟動后，切換至“運行”模式，記錄啟動時間及電流穩定值（額定電流[X]A）。

3.?調整出口閥：- 緩慢打開出口閥（每次調節幅度≤10%），同時觀察出口壓力及電機電流變化 當出口壓力達到工藝要求值（如[X]kPa）時，停止調節，鎖定閥門開度4.?關閉防喘振閥：根據工藝需求，逐步關閉防喘振閥，確保風機運行在高效區間（避免進入喘振區域）3.2 停機操作3.2.1 正常停機1.?降負荷：逐步打開防喘振閥，同時關小出口閥，將風機負荷降至最低（出口壓力接近0kPa）2.?停止電機：點擊“停止”按鈕，觀察電機電流歸零，轉子轉速逐漸下降至停止3.?關閉閥門：- 確認電機完全停機后，關閉入口閥和出口閥 如需長期停機，建議保持防喘振閥處于全開狀態，防止管道冷凝水積聚3.2.2 緊急停機- 觸發條件：出現以下情況時，立即按下DCS界面“緊急停機”按鈕：- 軸承溫度或電機溫度超過連鎖值 振動值超標且持續上升，伴有異常聲響 電機冒煙、冒火或發生嚴重漏電 操作步驟：1.?觸發緊急停機后，系統自動關閉出口閥、打開防喘振閥2.?通知現場人員檢查設備，記錄停機時間及故障現象，待故障排除后方可重新啟動四、運行監控4.1 實時參數監測監測項目 正常范圍 監控頻率 異常處理軸承溫度 ≤[X]℃ 每15分鐘 超過報警值時檢查潤滑系統電機溫度 ≤[X]℃ 每15分鐘 檢查散熱風扇及電流是否過載振動值 ≤[X]mm/s 每15分鐘 聯系機械人員檢測轉子動平衡出口壓力 [X]~[X]kPa 連續監控 調整出口閥或檢查管網泄漏入口流量 [X]~[X]m3/h 連續監控 確認工藝需求是否變化電機電流 ≤額定電流[X]A 連續監控 防止過載或電機故障4.2 DCS界面操作- 趨勢查看：在“歷史趨勢”界面選擇需監測的參數（如溫度、振動），查看過去1小時/24小時趨勢曲線，分析參數波動規律。

報警處理：- 當界面出現紅色報警提示時，立即確認報警類型（如“軸承溫度高”） 點擊報警條目，查看詳細信息（如報警時間、當前值），按“異常處理流程”進行排查 參數調整：- 需修改控制參數（如報警閾值、PID參數）時，需經工藝工程師或班長審批，雙人確認后操作 調整后記錄修改內容及時間，存檔備案五、異常處理5.1 常見故障及處理措施故障現象 可能原因 應急處理步驟風機振動超標 轉子動平衡失調、地腳松動 降低負荷，緊急停機，聯系檢修軸承溫度過高 潤滑油不足、冷卻水路堵塞 檢查油位，啟動備用冷卻泵，停機檢修出口壓力波動大 管網泄漏、防喘振閥故障 檢查閥門狀態，臨時切換至手動控制電機電流突然升高 負載過大、葉輪卡阻 關閉出口閥，停機檢查機械部件DCS無信號顯示 傳感器故障、線路斷線 切換至現場儀表讀數，通知儀表工維修5.2 匯報流程- 發現異常后，操作人員需在5分鐘內匯報班長及中控室 重大故障（如連鎖停機）需立即報告車間主任及設備管理部門，同時做好故障記錄（包括時間、現象、處理過程）六、維護保養6.1 日常巡檢- 結合DCS數據與現場巡檢，每2小時檢查一次設備運行狀況，重點關注：- 潤滑油油位、油溫及油質。

風機及電機有無異常聲響或振動 管道連接處有無泄漏（如法蘭、閥門）6.2 定期維護- 每周：清潔DCS操作界面及機柜灰塵，檢查接線端子有無松動 每月：對溫度、壓力傳感器進行零點校準（使用標準儀表對比） 每季度：檢查防喘振閥動作靈活性，進行模擬聯動測試（DCS觸發閥門開關，確認響應時間≤5秒） 每年：配合專業人員對風機進行全面檢修，包括轉子動平衡測試、電機絕緣檢測等七、安全規范7.1 操作安全- 嚴禁未授權人員操作DCS系統，操作人員需經過專項培訓并考核合格 操作時需集中注意力，避免同時進行多項復雜操作，防止誤觸按鈕 在DCS界面進行參數調整時，需雙人復核，確保輸入值正確（如避免將“+”誤輸為“-”）7.2 應急事項- 當DCS系統整體故障（如黑屏、無法控制設備）時，立即切換至現場手動操作模式，按《現場操作指導書》執行停機或調整 發生火災、爆炸等極端情況時，迅速按下中控室“緊急停機”總按鈕，切斷所有動力電源，并撤離至安全區域7.3 防靜電措施- 操作前需觸摸靜電釋放裝置，避免靜電干擾DCS系統電子元件 禁止在機柜附近使用無線通訊設備（如手機），防止信號干擾八、附錄8.1 DCS界面示意圖（插入鼓風機控制組界面截圖，標注“啟動/停止按鈕”“閥門控制按鈕”“參數顯示區域”“報警提示區域”等）8.2 流程圖（繪制鼓風機DCS控制流程圖，標注信號流向：傳感器→DCS控制器→執行機構）編制單位：[部門名稱]編制日期：[年/月/日]審核人：[姓名/職務]批準人：[姓名/職務]。
