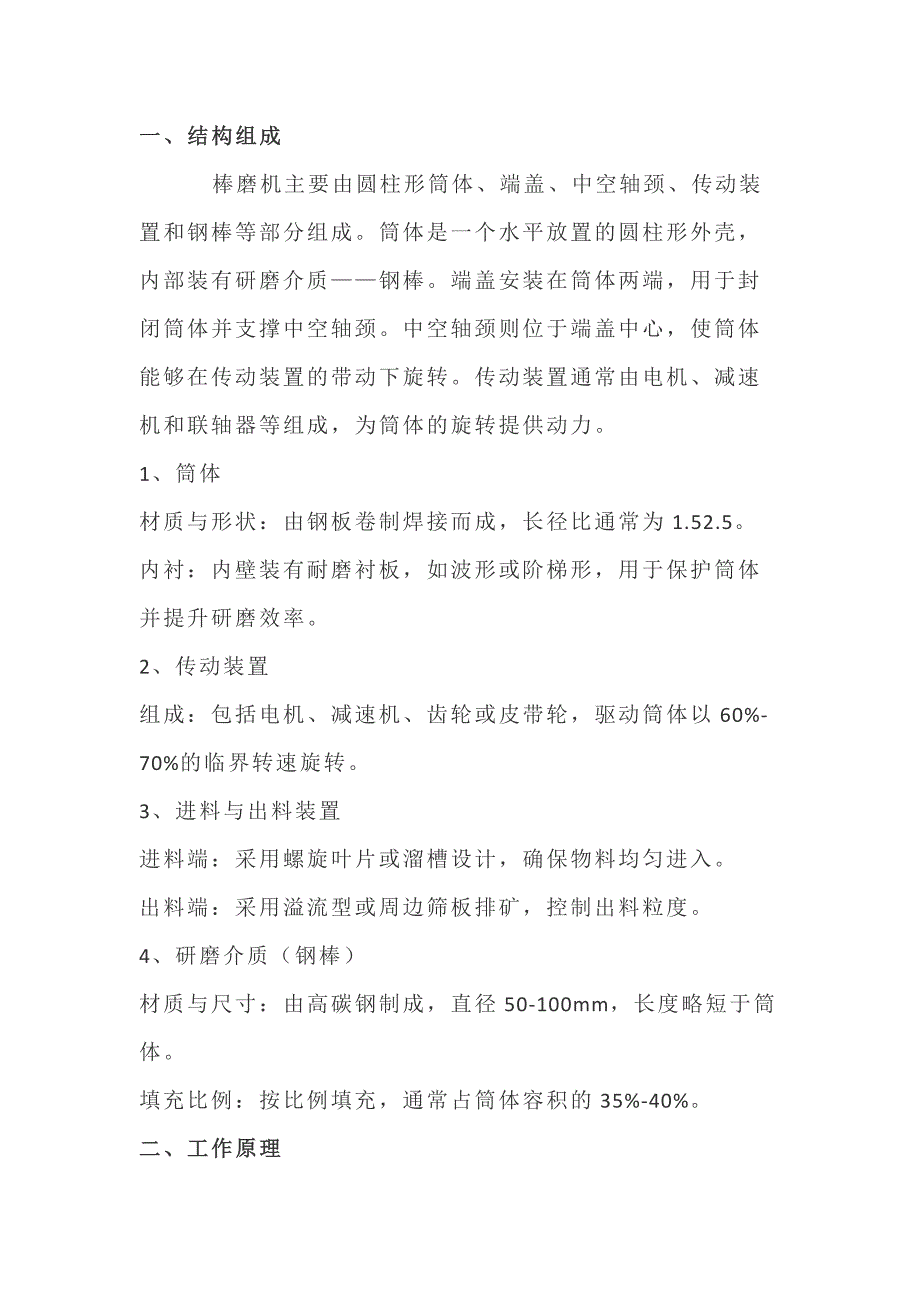

一、結構組成? ? 棒磨機主要由圓柱形筒體、端蓋、中空軸頸、傳動裝置和鋼棒等部分組成筒體是一個水平放置的圓柱形外殼，內部裝有研磨介質——鋼棒端蓋安裝在筒體兩端，用于封閉筒體并支撐中空軸頸中空軸頸則位于端蓋中心，使筒體能夠在傳動裝置的帶動下旋轉傳動裝置通常由電機、減速機和聯軸器等組成，為筒體的旋轉提供動力1、筒體材質與形狀：由鋼板卷制焊接而成，長徑比通常為1.52.5內襯：內壁裝有耐磨襯板，如波形或階梯形，用于保護筒體并提升研磨效率2、傳動裝置組成：包括電機、減速機、齒輪或皮帶輪，驅動筒體以60%-70%的臨界轉速旋轉3、進料與出料裝置進料端：采用螺旋葉片或溜槽設計，確保物料均勻進入出料端：采用溢流型或周邊篩板排礦，控制出料粒度4、研磨介質（鋼棒）材質與尺寸：由高碳鋼制成，直徑50-100mm，長度略短于筒體填充比例：按比例填充，通常占筒體容積的35%-40%二、工作原理? ? 當棒磨機工作時，電機通過傳動裝置帶動筒體緩慢旋轉筒體內的鋼棒在離心力和摩擦力的作用下，隨著筒體一起轉動，并被提升到一定高度當鋼棒的重力超過離心力和摩擦力的合力時，鋼棒就會從高處落下，對筒體內的物料進行沖擊和研磨物料從進料口進入筒體后，在鋼棒的不斷沖擊和研磨作用下，逐漸被粉碎和磨細。

同時，由于筒體的傾斜度和鋼棒的運動，物料也會在筒體內不斷向前移動，最終從出料口排出粉磨原理沖擊作用：鋼棒從高處落下時，具有較大的動能，能夠?qū)ξ锪袭a(chǎn)生強烈的沖擊，使物料破碎這種沖擊作用對于大塊物料的破碎尤為有效研磨作用：在筒體旋轉過程中，鋼棒之間以及鋼棒與筒體內壁之間會產生相對滑動，對物料進行研磨研磨作用能夠使物料的顆粒更加細小，表面更加光滑，從而提高物料的細度和均勻性產品粒度（通常1-5mm）三、應用領域1、礦業用于鎢、錫、鐵礦的粗磨，為后續浮選或球磨準備2、建材水泥熟料、石灰石的預粉磨，以及石英砂制備3、化工研磨非金屬礦物（如長石、螢石）至中等細度4、冶金處理高硬度礦石（如金礦），降低后續能耗四、棒磨機的日常維護（一）設備檢查（1）每日檢查部件連接檢查：檢查設備各部件連接是否牢固，重點檢查筒體螺栓、襯板固定螺栓等，發現松動及時擰緊傳動裝置檢查：查看電機、減速機、聯軸器等運行聲音是否正常，有無異常振動或發熱現象；檢查減速機油位和油溫，確保油位正常，油溫不超過規定值進料口和出料口檢查：確保物料輸送順暢，無堵塞；觀察進料和出料粒度分布，如有異常，及時調整設備參數或檢查研磨介質磨損情況潤滑系統檢查：確保各潤滑點供油正常，油質良好；對于稀油潤滑軸承，檢查油壓、油流量和油溫，保證潤滑和冷卻效果。

冷卻系統檢查：確保冷卻水供應正常，冷卻系統運行良好，無漏水現象2）定期檢查襯板磨損檢查：每周或每兩周打開筒體人孔門，檢查筒體內襯板磨損情況，磨損嚴重時及時更換鋼棒磨損檢查：每月檢查鋼棒磨損情況，測量直徑，統計損耗量；適時添加或更換鋼棒，清理筒體內的碎鋼棒和雜物電氣設備檢查：定期檢查電機和減速機的絕緣性能和電氣連接情況，確保電氣安全設備清潔維護：每季度或半年對設備進行全面清潔，清除灰塵、油污和物料堆積，保持設備整潔二）研磨介質管理鋼棒添加：根據磨損情況和生產能力，定期向筒體內添加鋼棒，注意規格、長度與原鋼棒一致，合理控制填充率鋼棒級配：根據物料性質、粒度和磨機工作條件，確定合適的鋼棒級配；大直徑鋼棒用于破碎大塊物料，小直徑鋼棒用于研磨細粒物料三）潤滑與冷卻系統維護潤滑系統維護：定期更換潤滑油，每運行2000-3000小時或根據油質檢測結果更換；清洗潤滑系統過濾器和油箱，防止雜質進入冷卻系統維護：確保冷卻水管路暢通，定期清理冷卻器表面污垢和水垢，檢查冷卻水泵運行情況，保證冷卻水量和水壓滿足要求四）操作規范遵循啟動與停止：嚴格按照操作規程進行設備啟動和停止啟動前檢查各部件、潤滑和冷卻系統、物料輸送系統是否正常；停止時先停止進料，待物料排空后再關閉電機和其他附屬設備。

負荷控制：避免過載或空載運行，根據設計能力和物料性質合理控制進料量和粒度，確保穩定負荷運行，發現異常及時調整或停機處理五）日常維護要點（1）啟動前的檢查安全裝置檢查：確認緊急停機按鈕、防護罩等安全防護裝置安裝到位且功能正常設備外觀檢查：檢查軸承、齒輪箱、傳動帶等部件，確保無松動、異常磨損或損壞潤滑系統檢查：檢查潤滑油油位是否充足，油質是否良好，潤滑系統是否正常運行電氣系統檢查：檢查電氣接線是否松動，有無破損和漏電現象，確保控制系統正常工作研磨介質檢查：檢查研磨介質的完整性和尺寸，磨損或損壞的及時更換2）運行中的檢查運行狀態監測：定期檢查軸承溫度、振動、噪音等運行狀態，發現異常立即調整或停機檢查物料監測：關注物料粒度、產量等指標，確保棒磨機運行在最佳狀態，必要時調整轉速和給料量潤滑系統監測：確保潤滑油壓力和流量符合要求，潤滑系統運行無異常冷卻系統監測：檢查冷卻水供應是否正常，冷卻系統是否運行良好3）停機后的維護清潔保養：每天開機前和關機后清除機器表面雜物和灰塵，清洗滾筒等關鍵部位，保持運行環境整潔潤滑保養：根據設備操作手冊要求，定期對潤滑部位進行維護，檢查潤滑油量和質量，及時更換部件檢查：定期檢查各部件緊固度，發現松動及時擰緊；檢查管路接頭是否漏油，如有漏油及時清理并擰緊。

研磨介質清理：定期清理筒體內的斷棒和直徑小于20-25mm的鋼棒襯板檢查：定期檢查磨機筒體內部襯板、進出料襯套的磨損情況，及時更換磨損嚴重的部件4）定期維護全面檢查：每月對棒磨機進行一次全面檢查，包括傳動、軸承、電氣和潤滑部分，及時維修或更換異常部件清洗與潤滑：每季度對棒磨機進行徹底清洗，清除積塵和雜物，進行零部件清洗和潤滑潤滑油更換：根據設備說明書要求，定期更換潤滑油，一般建議每月更換一次冷卻系統維護：檢查冷卻水系統，管道是否堵塞或滲漏，定期清洗冷卻器，確保冷卻系統正常運行5）注意事項操作規范：嚴格按照操作規程啟動、運轉、停車及控制各項技術指標，并做好記錄環境維護：保持設備周圍環境整潔，做到不漏水、不漏漿、無油污、螺栓無松動，設備周圍無雜物安全操作：在清理和維護設備時，確保設備處于停機狀態，切斷電源，避免因設備誤操作導致的安全事故五、常見故障及處理1、筒體漏漿原因：襯板螺栓松動或密封墊老化處理：停機緊固螺栓，更換耐腐蝕密封材料2、鋼棒異常斷裂原因：材質缺陷或過載（如進料硬度過高）處理：使用合金鋼棒，控制進料粒度＜25mm，定期篩選剔除彎曲鋼棒3、軸承過熱（＞80℃）原因：潤滑脂污染或軸向定位偏移。

處理：清洗軸承腔并加注鋰基脂，校準傳動軸同心度4、出料粒度不均原因：鋼棒填充率不足或篩板堵塞處理：補充鋼棒至容積40%，定期清理篩孔5、齒輪異響原因：齒面磨損或?qū)χ卸绕睿?.15mm處理：噴涂耐磨涂層，激光校準齒輪嚙合間隙六、球磨機與棒磨機特點對比?特點??球磨機??棒磨機??**磨礦介質**??鋼球，直徑20-150mm，填充率25%-45%??鋼棒，長度3-6m，直徑50-100mm，填充率35%-40%??**破碎方式**??球體間點接觸，以沖擊為主、研磨為輔，破碎力分散??棒體間線接觸，優先破碎粗顆粒，過粉碎率低??**產品粒度**??粒度分布均勻，細度可達-200目（74μm）占比≥90%??粒度范圍較窄，典型出料粒度1-3mm，粗顆粒殘留少??**破碎比**??300-400??15-20??**單機能耗**??15-30kWh/t??10-20kWh/t??**適用粒度**??入料≤25mm??入料≤50mm??**維護成本**??中等（需頻繁補球）??較低（棒耗0.3kg/t）??**襯板形狀**??可采用波形、階梯形等多種形狀??多采用波形、階梯形或楔形，端蓋襯板內表面為垂直平面??**排礦方式**??可采用格子型或溢流型??一般采用溢流型、開口型排礦，排礦端中空軸頸直徑比同規格球磨機大??**轉速**??轉速較高，介質呈拋落式運動??轉速較低，介質呈瀉落式運動??**應用場景**??金屬礦（如銅、金礦的二段細磨）、非金屬礦（如水泥熟料、石英砂超細粉加工）??鎢錫礦等稀有金屬礦的粗磨、建材行業（如石灰石制砂）、代替短頭圓錐碎礦機作細碎??**優點**??粒度分布均勻，適合細磨；生產能力大，效率高??產品粒度均勻，過粉碎少；選擇性磨礦，適合粗磨；能耗較低??**缺點**??易出現“糊磨”（含泥量＞10%時）；介質消耗高??生產能力較低（細磨時）；設備尺寸較大，一次性投資高?。
