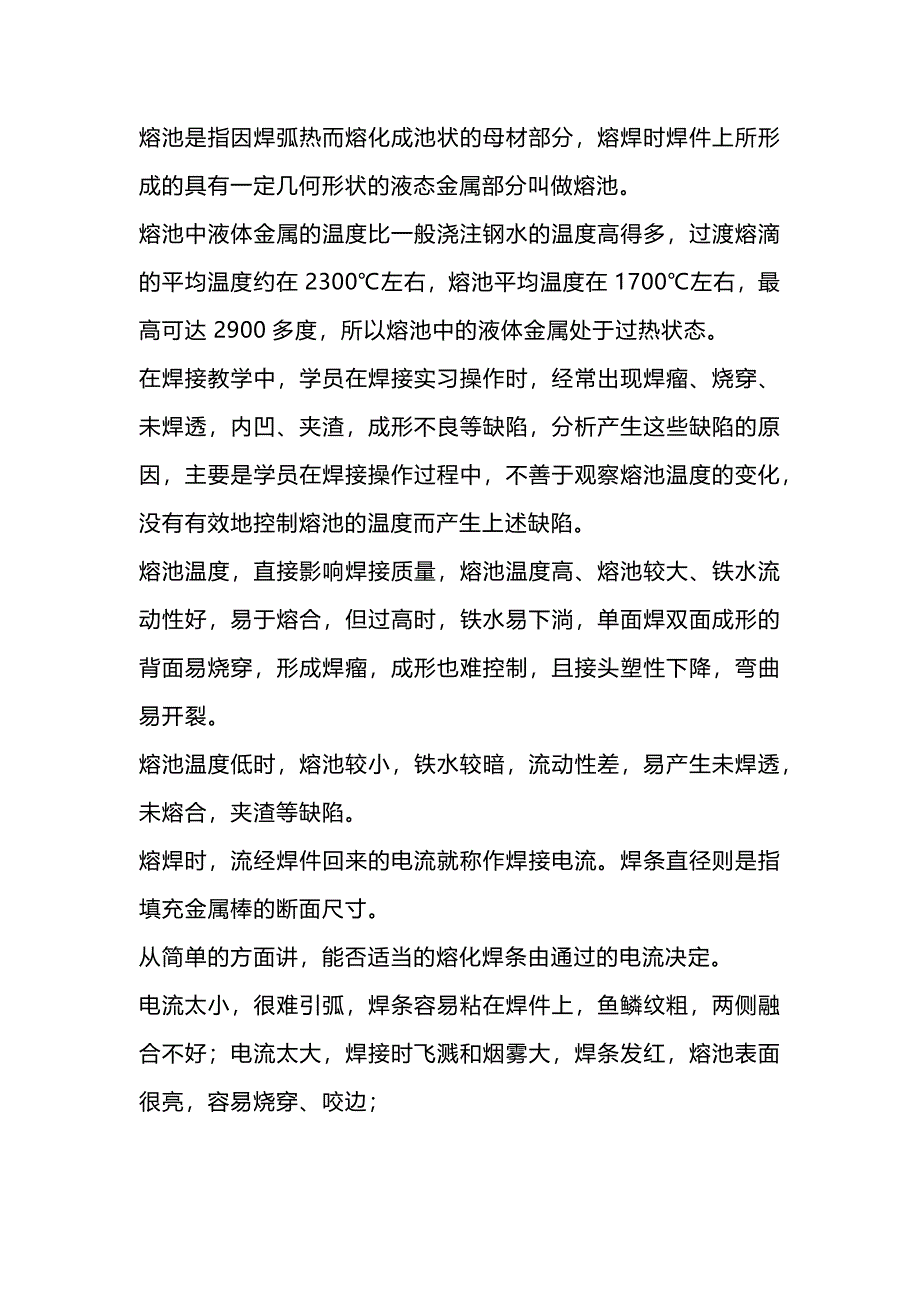

熔池是指因焊弧熱而熔化成池狀的母材部分，熔焊時焊件上所形成的具有一定幾何形狀的液態(tài)金屬部分叫做熔池熔池中液體金屬的溫度比一般澆注鋼水的溫度高得多，過渡熔滴的平均溫度約在2300℃左右，熔池平均溫度在1700℃左右，最高可達(dá)2900多度，所以熔池中的液體金屬處于過熱狀態(tài)在焊接教學(xué)中，學(xué)員在焊接實習(xí)操作時，經(jīng)常出現(xiàn)焊瘤、燒穿、未焊透，內(nèi)凹、夾渣，成形不良等缺陷，分析產(chǎn)生這些缺陷的原因，主要是學(xué)員在焊接操作過程中，不善于觀察熔池溫度的變化，沒有有效地控制熔池的溫度而產(chǎn)生上述缺陷熔池溫度，直接影響焊接質(zhì)量，熔池溫度高、熔池較大、鐵水流動性好，易于熔合，但過高時，鐵水易下淌，單面焊雙面成形的背面易燒穿，形成焊瘤，成形也難控制，且接頭塑性下降，彎曲易開裂熔池溫度低時，熔池較小，鐵水較暗，流動性差，易產(chǎn)生未焊透，未熔合，夾渣等缺陷熔焊時，流經(jīng)焊件回來的電流就稱作焊接電流焊條直徑則是指填充金屬棒的斷面尺寸從簡單的方面講，能否適當(dāng)?shù)娜刍笚l由通過的電流決定電流太小，很難引弧，焊條容易粘在焊件上，魚鱗紋粗，兩側(cè)融合不好；電流太大，焊接時飛濺和煙霧大，焊條發(fā)紅，熔池表面很亮，容易燒穿、咬邊；電流合適，容易引燃且電弧穩(wěn)定，飛濺很小，能聽到均勻的劈啪聲，焊縫兩側(cè)圓滑的過渡到母材，表面魚鱗紋很細(xì)，焊渣容易敲掉。

而在其應(yīng)用方面，又有著復(fù)雜的關(guān)系在立、橫、仰位時，電流都相應(yīng)的較平焊時要小，電流通常應(yīng)比平焊小10%左右同樣，在立、橫、仰位時，焊條的直徑也通常較平焊時要小運條方法：焊條沿軸線向熔池方向送進(jìn)使焊條熔化后，能繼續(xù)保持電弧的長度不變，因此要求焊條向熔池方向送進(jìn)的速度與焊條熔化的速度相等如果焊條送進(jìn)的速度小于焊條熔化的速度，則電弧的長度將逐漸增加，導(dǎo)致斷弧；如果焊條送進(jìn)的速度太快，則電弧長度迅速縮短，焊條未端與焊件接觸發(fā)生短路，同樣會使電弧熄滅月牙形運條方法：焊條末端沿焊接方向作月牙形左右擺動，中間動作要快，兩側(cè)稍作停留該方法能有效地控制熔池溫度，熔池較淺，應(yīng)防止正、反兩面咬邊月牙形運條是單面焊雙面成形連弧焊的主要運條方法之一鋸齒形運條方法：焊條末端作鋸齒狀向前擺動，并在兩側(cè)稍作停留，以防止產(chǎn)生咬邊此種方法操作容易，應(yīng)用廣泛適用于平、立、仰焊位對接焊縫各層焊道的焊接圓圈形運條熔池溫度高于月牙形運條溫度，月牙形運條溫度又高于鋸齒形運條的熔池溫度采用鋸齒形運條，并且用擺動的幅度和在坡口兩側(cè)的停頓，有效的控制了熔池溫度，使熔孔大小基本一致，坡口根部未形成焊瘤和燒穿的機(jī)率有所下降，未焊透有所改善，使對接平焊的單面焊接雙面成形不再是難點。

焊條角度：焊條與焊接方向的夾角在90度時，電弧集中，熔池溫度高，夾角小，電弧分散，熔池溫度較低電弧燃燒時間：用電弧燃燒時間來控制熔池溫度，如果熔池溫度過高，熔孔較大時，可減少電弧燃燒時間，使熔池溫度降低，這時，熔孔變小，內(nèi)部成形高度適中，避免管子內(nèi)部焊縫超高或產(chǎn)生焊瘤在焊接實踐中，學(xué)會觀察熔池溫度的變化，掌握有效控制焊池溫度的方法，是學(xué)好焊接技術(shù)的基礎(chǔ)，打好這個堅實的基礎(chǔ)，才能有所突破，才能成為一名優(yōu)秀的焊接技術(shù)工人。
