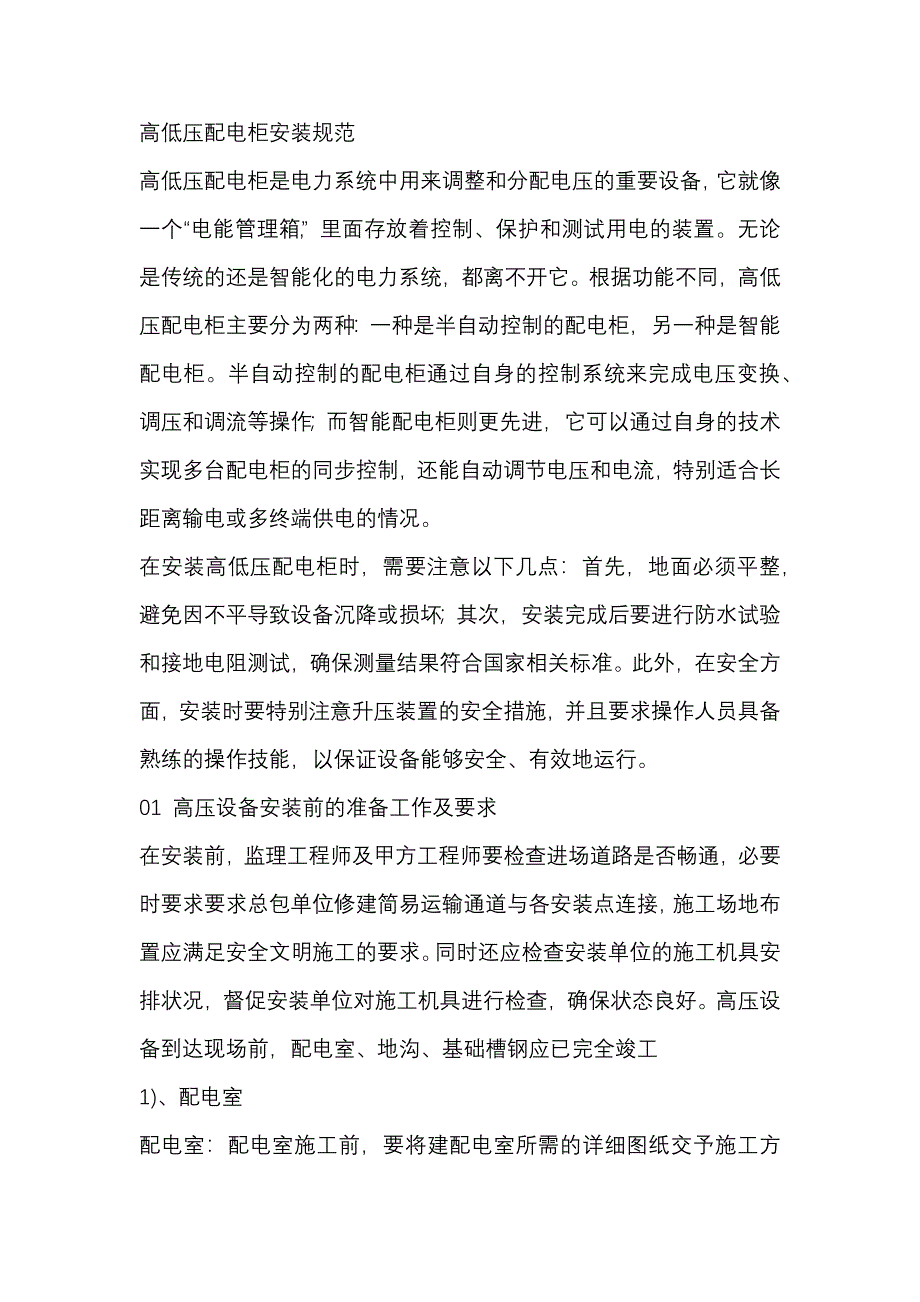

高低壓配電柜安裝規范高低壓配電柜是電力系統中用來調整和分配電壓的重要設備，它就像一個“電能管理箱”，里面存放著控制、保護和測試用電的裝置無論是傳統的還是智能化的電力系統，都離不開它根據功能不同，高低壓配電柜主要分為兩種：一種是半自動控制的配電柜，另一種是智能配電柜半自動控制的配電柜通過自身的控制系統來完成電壓變換、調壓和調流等操作；而智能配電柜則更先進，它可以通過自身的技術實現多臺配電柜的同步控制，還能自動調節電壓和電流，特別適合長距離輸電或多終端供電的情況在安裝高低壓配電柜時，需要注意以下幾點：首先，地面必須平整，避免因不平導致設備沉降或損壞；其次，安裝完成后要進行防水試驗和接地電阻測試，確保測量結果符合國家相關標準此外，在安全方面，安裝時要特別注意升壓裝置的安全措施，并且要求操作人員具備熟練的操作技能，以保證設備能夠安全、有效地運行01 高壓設備安裝前的準備工作及要求在安裝前，監理工程師及甲方工程師要檢查進場道路是否暢通，必要時要求要求總包單位修建簡易運輸通道與各安裝點連接，施工場地布置應滿足安全文明施工的要求同時還應檢查安裝單位的施工機具安排狀況，督促安裝單位對施工機具進行檢查，確保狀態良好。

高壓設備到達現場前，配電室、地溝、基礎槽鋼應已完全竣工1)、配電室配電室：配電室施工前，要將建配電室所需的詳細圖紙交予施工方（合同簽訂后2周內，重點要落實客戶對圖紙的位置、內容、完成時間確認），并且在配電室建設過程中，我方或協作單位的技術人員要在現場監督，避免施工錯誤配電室建設大約需2周左右）2）、地基： 槽鋼安放位置要與配電室預留的設備風道相對應，設備離墻的最小距離要明確（距離太近，設備的柜門打不開）槽鋼焊接大約需2天，我方技術人員必須到場指導）設備到達現場：3)、若配電室、地基若未建好，設備要有存放位置（要防雨或提供必要的防雨材料）02 配電房及配電盤安裝與布線規范要求2.1各配電房門窗須嚴密，房?jī)?nèi)清潔2.2配電盤安裝穩固盤內設備與各構件間連接牢固2.3盤、柜的接地應牢固良好裝有電器的可開啟的盤、柜門，應以軟導線與接地的金屬構架可靠地連接2.4端子箱安裝應牢固，封閉良好，安裝位置應便于檢查，成列安裝時，應排列整齊2.5配電盤內布線要橫平豎直，螺絲不能有松動，線頭接觸良好2.6盤內各元件固定可靠無松動，觸頭無氧化，無毛刺2.7二次回路的連接件均應采用銅質制品結線的具體要求：2.7.1電氣回路的連接(螺栓連接、插接、焊接等)應牢固可靠。

2.7.2電纜芯線和所配導線的端部均應標明其回路編號；編號應正確，字跡清晰且不易脫色2.7.3配線整齊、清晰、美觀；導線絕緣良好，無損傷2.7.4盤、柜內的導線不應有接頭2.7.5每個端子板的每側接線一般為一根，不得超過兩根2.8 400伏及以下的二次回路的帶電體之間或帶電體與接地間，其電氣間隙不應小于4毫米漏電距離不應小于6毫米2.9使用于連接可動部位(門上電器、控制臺板等)的導線尚應符合下列要求：2.9.1應采用多股軟導線，敷設時應有適當余度2.9.2線束應有加強絕緣層(如外套塑料管等)2.9.3與電器連接時，端部應絞緊，不得松散，斷股2.9.4在可動部位兩端，應用卡子固定2.10引進盤、柜內的控制電纜及其芯線應符合下列要求：2.10.1引進盤、柜的電纜應排列整齊，避免交叉，并應固定牢固，不使所接的端子板受到機械應力2.10.2鎧裝電纜的鋼帶不應進入盤、柜內；鎧裝鋼帶切斷處的端部應扎緊；2.10.3用于晶體管保護、控制等邏輯回路的控制電纜，當采用屏蔽電纜時，其屏蔽層應予接地；如不采用屏蔽電纜時，則基備用芯線應有一根接地；2.10.4橡膠絕緣芯線應外套絕緣管保護；2.10.5盤、柜內的電纜芯線，應接垂直或水平有規律地配置，不得任意歪斜交叉連接；備用芯應留有適當余度。

2.11在絕緣導線可能遭到油類污蝕的地方，應采用耐油的絕緣導線，或采取防油措施2.12配電裝置的安全技術要求：2.12.1 兩路及以上電源供電時，各路電源主進與聯絡開關之間應裝設聯鎖裝置(受供電部門調度者除外)2.12.2 10千伏室內成套設備的隔離開關和相應的斷路器之間應裝有聯鎖裝置2.12.3 配電裝置的相色排列應符合列規定：(1)同一配電裝置內各回路相色排列應盡量一致2)硬母線應涂色，其色別為：a 相黃色；b相綠色；c 相紅色；零線黑色3)軟母線應標明相別4)配電裝置間隔內的導線應留有懸掛臨時接地線的位置，此處不應涂相色漆2.13端子板的安裝應符合下列要求：2.13.1端子板應無損壞，固定牢靠，絕緣良好2.13.2端子板應便于更換且接線方便2.13.3回路電壓超過400伏者，端子板應有足夠的絕緣并涂以紅色標志03 電力設備巡檢、維護與保養規范3.1巡檢3.1.1高低壓配電室的通風、照明及安全防火裝置是否正常3.1.2配電盤門嚴密無損壞現象，配電盤內清潔，無塵土3.1.3站內所有配電屏必須掛牌，以示警告3.1.4信號裝置回路的信號燈、電鈴、事故電鐘等應顯示準確，工作可靠3.1.5配電柜內電機的電壓、電流是否正常(不超出額定值的5%)。

3.1.6母線和各接點是否有過熱現象，示溫蠟片是否熔化,絕緣膠木有無燒壞現象3.1.7開關柜中各電氣元件在運行中有無異常氣味和聲響3.1.8注油設備的油位是否正常，油色是否變深，有無滲漏油現象3.1.9儀表、信號、指示燈等指示是否正確，繼電保護壓板位置是否正確3.1.10繼電器及直流設備運行是否良好3.1.11接地和接零裝置的連接線有無松脫和斷線3.1.12瓷瓶、絕緣套管、穿墻套管等絕緣是否清潔，有無破損裂紋及放電痕跡3.1.13斷路器和隔離開關的機械聯鎖是否靈活可靠，如采用電磁聯鎖裝置，則需通電檢查電磁鎖動作是否靈活，開閉是否準確3.2月檢每月對電機、配電柜的各操作部分和電氣部分做一次全面檢查、磁力起動器動合閘試驗、繼電器的靈敏度試驗3.3年檢每三年對電機、配電柜做一次繼電試驗，由供電人員檢定3.4檢修及保養3.4.1檢修及保養每月進行一次3.4.1停電檢修線路，必須先掛牌，后作業，以示警告3.4.2電機、電纜、配電屏必須接地良好，接地電阻不應大于4歐3.4.3電機測量直流阻抗，作交流耐壓試驗電流互感器和電壓互感器作耐壓試驗和變流比試驗3.4.5電纜作直流耐壓泄漏試驗；繼電器檢修，重新整定。

3.4.6油開關作解體檢查修理、調整、緊固；避雷器作耐壓試驗3．暗敷時配電線路穿金屬導管并敷設在保護層厚度不小于 30mm 的不燃性結構內。
