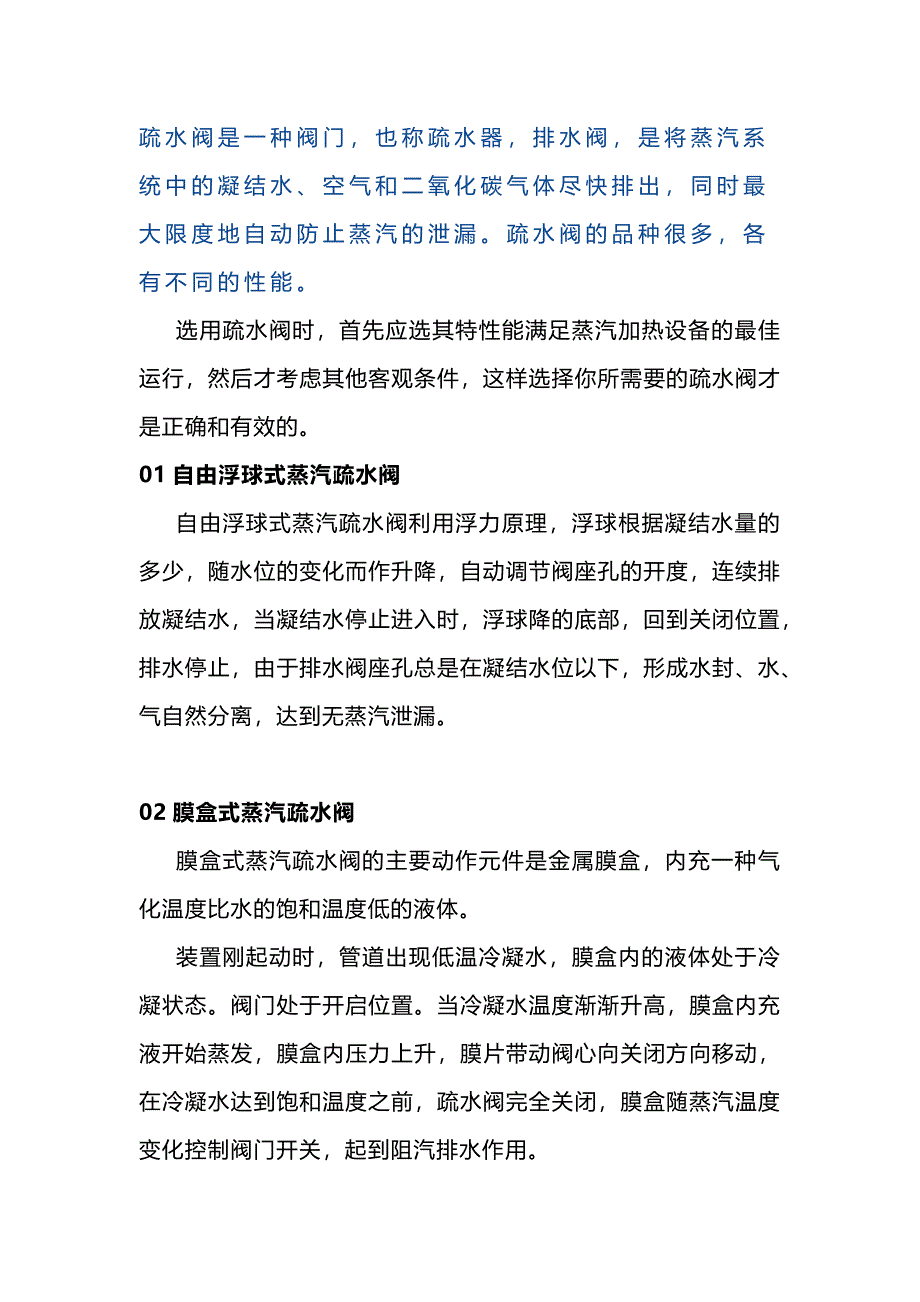

疏水閥是一種閥門，也稱疏水器，排水閥，是將蒸汽系統中的凝結水、空氣和二氧化碳?xì)怏w盡快排出，同時最大限度地自動防止蒸汽的泄漏疏水閥的品種很多，各有不同的性能選用疏水閥時，首先應選其特性能滿足蒸汽加熱設備的最佳運行，然后才考慮其他客觀條件，這樣選擇你所需要的疏水閥才是正確和有效的01自由浮球式蒸汽疏水閥自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏02膜盒式蒸汽疏水閥膜盒式蒸汽疏水閥的主要?jiǎng)幼髟墙饘倌ず?，?nèi)充一種氣化溫度比水的飽和溫度低的液體裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態閥門處于開啟位置當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用03倒吊桶式疏水閥倒吊桶式疏水閥內部是一個倒吊桶為液位敏感件，吊桶開口向下，倒吊桶連接杠桿帶動閥心開閉閥門。

倒吊桶式疏水閥能排空氣，不怕水擊，抗污性能好過冷度小，漏汽率小于3%，最大背壓率為75%，連接件比較多，靈敏度不如自由浮球式疏水閥因倒吊桶式疏水閥是靠蒸汽向上浮力關閉閥門，工作壓差小于0.1MPA時，不適合選用04雙金屬片式蒸汽疏水閥雙金屬片式疏水閥是由雙金屬片感溫元件帶動閥心進行開關閥門當裝置剛起動時，管道出現低溫冷凝水，雙金屬片是平展的，閥芯在彈簧的彈力下處于開啟位置當冷凝水溫度漸漸升高，雙金屬片感溫元件開始彎曲變形，并把閥心推向關閉位置在冷凝水達到飽和溫度之前，疏水閥完全關閉閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好05熱動力式疏水閥熱動力式疏水閥是一種非常結實且工作方式簡單的疏水閥這種疏水閥靠閃蒸蒸汽經過疏水閥時產生的動力作用工作在啟動階段，由于壓力的作用，碟片被頂起，冷凝水和空氣越過內側閥座經碟片下部從外圍出口的三個小孔排出熱動力式疏水閥內有一個活動閥片，既是敏感件又是動作執行件根據蒸汽和凝結水通過時的流速和體積變化的不同熱力學原理，使閥片上下產生不同壓差，驅動閥片開關閥門防凍措施選型、安裝合適的疏水閥只要有蒸汽通過，就不會出現冰凍問題但是如果蒸汽斷了，蒸汽凝結水就會在熱交換器或伴管里形成真空。

這就會在發生冰凍之前阻止凝結水從系統中自由排放出去所以，要在被排放設備和疏水閥之間安裝一個真空破壞器如果從疏水閥到回水管不是使用重力排放，疏水閥和排放管線就應該用人工排放或者使用帶防凍措施的排放管自動排放還有，當多個疏水閥一起安裝在疏水閥站的時候，給疏水閥保溫可以防止冰凍1．疏水閥不要選擇尺寸過大　　2．保持疏水閥排放管線盡可能短　3．向下傾斜疏水閥排放管線，以加快重力排放的速度　4．疏水閥排放管線和凝結水回水管線加保溫　　5．當凝結水回水管線暴露在大氣條件下時，應考慮加伴熱管　　6．如果回水管升高，垂直排放管要與回水集管上部的排放管相鄰，并把排放管和疏水閥排放管一起保溫。
